FX系列PLC的电路并联块(ORB)指令

    ORB( Or Block)：回路块或指令，用于串联回路块的并联连接。    由两个或两个以上触点串联的回路称为串联回路块。将串联回路块并联连接时用ORB指令。回路块开始用LD、LDI指令，块结束后用ORB指令连接起来。ORB指令不带元件编号，是一条独立指令。ORB指令对每个回路块单独使用，也可以成批使用。由多个回路块并联时，如果对每个回路块使用ORB指令，则并联回路块数没有限制。但是，由于LD、LDI指令的重复次数限制在8次以下。所以，在成批使用时，连续使用ORB指令的次数和ANB一样不得超过8次。ORB指令的使用如图2 -14所示。
    图2-14    ORB指令的使用    一般编程法（指令表程序）：
    集中编程法（指令表程序）：

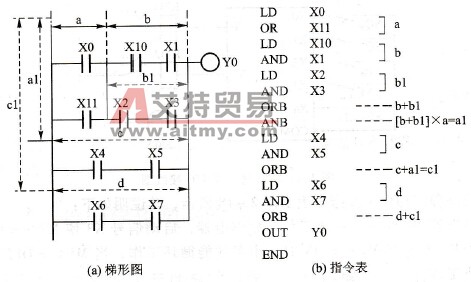

    某梯形图及相应用ORB的指令表程序示例如图2-15所示。
    图2-15    ORB指令应用示例
