采用PLC实现LG SV-iG5系列变频器有级调速控制

    上一节介绍了用PLC控制变频器实现8段速度分级自动运行的方法。本节将在此基础上介绍如何使用两个按钮进行有级升速和降速控制。    1．变频器与PLC连接    用PLC对变频器进行有级调速的控制原理如图2-62所示。图中变频器的型号为SV-004iG-2，适用电动机功率0.37kW; PLC的输入点X00接按钮SB0，为变频器电源接触器停止按钮；X01接按钮SB1，为变频器电源运行按钮；X02接按钮SB2，为变频器正转停止；X03接按钮SB3，为变频器正转起动；X04接按钮SB4，为变频器反转停止；X05接按钮SB5，为变频器反转起动。X06接按钮SB6，为加速按钮；X07接按钮SB7，为减速按钮；PLC输出点Y00接变频器主电源接触器KM，Y01接变频器运行指示HL1，Y06、Y07、Y10分别接变频器的多功能端子P3、P2、P1，Y11接复位端子RST，Y12、Y13分别接变频器的反转、正转端子。这里我们把多功能输出端子MO-MG定义为“变频器停止检测”。速度的逐级切换由图中按钮SB6或SB7进行加速或减速。按一下按钮便可以升或减一级速。    变频器的参数设定与上节相同，这里不再重复。    2．PLC程序编制    8段速度与多段速控制端子对应参见表2-9。当正转或反转按钮按下后，电动机按照频率10Hz速度运行。按下按钮SB6，电动机升一级速度运行，即以15Hz速度运行。每按一次，上升一级速度，直到第8级速度，即全速50Hz为止。按下按钮SB7，电动机降一级速度运行，每按一次，下降一级速度，直到第1级速度（10Hz速度）为止。当电机运行在中间某一级速度时，同样可以按SB6或SB7进行向上升或向下降速。    同样用PLC内部的辅助继电器M1～M8分别代表10Hz～50Hz的8个频率，见表2-9。8段速有级调速PLC梯形图如图2-63所示。

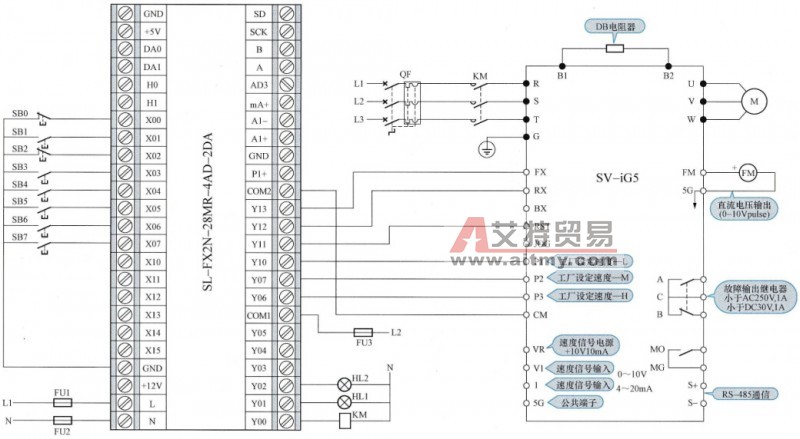

    图2-62    用PLC对变频器进行有级调速的控制原理

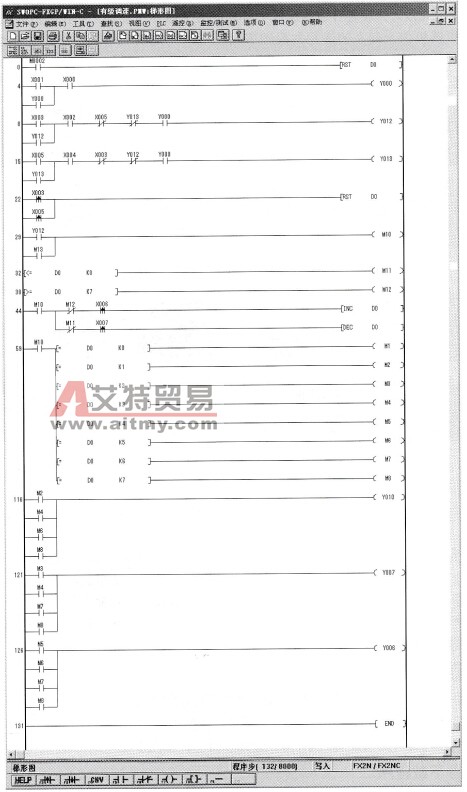

    图2-63    8段速有级调速PLC梯形图    3．调试要点    在实际工程中，各级速度大小的设置可以根据工艺要求来设定。读者可以按照控制系统要求取其中的几段，并设置合适的速度（频率），使系统尽可能地工作在高效能状态。能够更好地避免机器机构上存在的运行共振频率。速度的变化要求可以在变频器参数FU1-29～FU1-37中设置相应的值来满足工艺上的要求。按表2-9中设定速度值的升速过程时PLC和变频器的面板状态如图2-64所示。

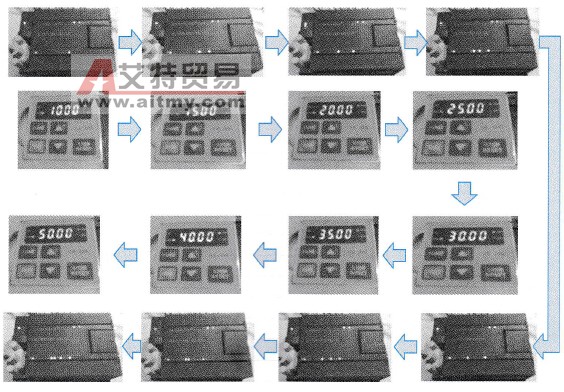

    图2-64    升速时PLC和变频器的面板状态
