S7-300 PLC循环中断组织块

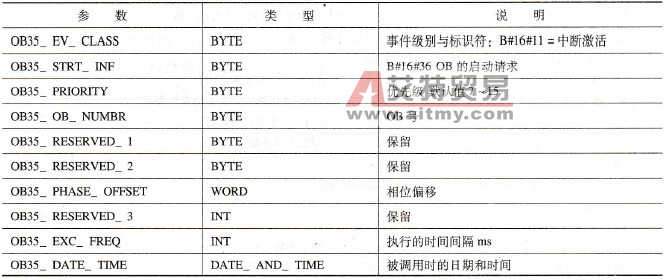

    循环中断组织块包括OB30~ OB38，是按一定的间隔时间循环触发的中断，因此用户定义的间隔时间要大于中断服务程序的执行时间。启动循环中断，需要在STEP 7参数设置时选中循环中断组织块，并按1ms的整数倍设置间隔时间。如果未做间隔时间设置，CPU则按默认值100ms触发循环中断。    如果两个不同的循环中断OB的间隔时间成整数倍，可能造成同时请求中断，为此，可定义一个相位偏移（以ms为单位）。当间隔时间到时，延时一定的时间后再执行循环中断。循环中断组织块的局域变量表见表5-5。    可以用SFC40和SFC39来激活或禁止循环中断组织块。当SFC40“EN-IRT”参数MODE为0时，可激活所有的中断和异步故障；MOI)E为l时，可激活部分中断和故障；MODE为2时，可激活指定的OB编号对应的中断和异步故障。SFC39“DIS -IRT”禁止新的中断和异步故障，如果参数MODE为2时，可禁止指定的OB编号对应的中断和异步故障。MODE必须要用十六进制数来设置。    表5-5    循环中断组织块的局域变量表

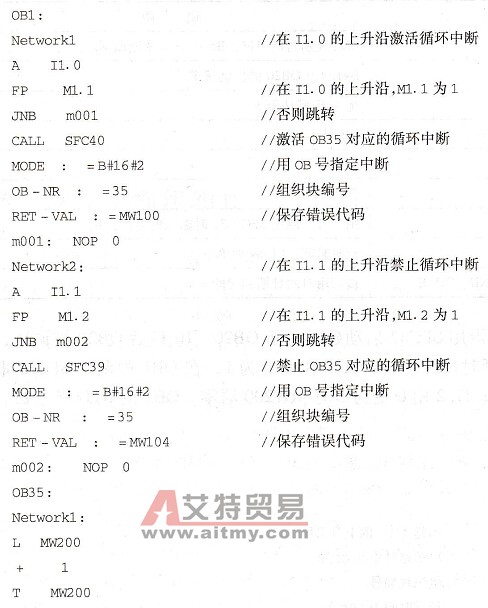

    [例5-2] 在I1.0的上升沿启动OB35对应的循环中断，在I1.1的上升沿禁止OB35对应的循环中断，在OB35中使MW200加1。    先将OB35的循环周期由默认的100ms改为1000ms，安装到CPU中，OB1和OB35的STL指令程序如下：
