FX系列PLC的BFM读出/写入指令(FROM)

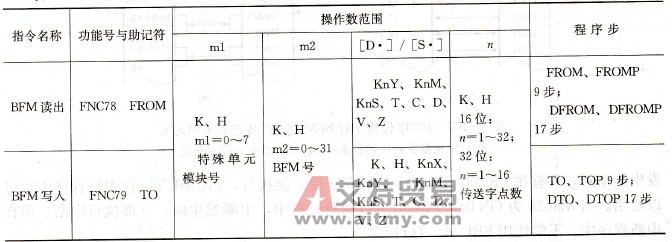

    (1)该指令的指令名称、助记符、功能号、操作数和程序步长如表5- 68所示。    表5-68    BFM读出／写入指令表
    (2)指令使用说明。FX2N系列PLC最多可连接8个特殊功能模块，并且赋予模块号，模块号从最靠近PLC基本单元开始顺序编号，依次为NO.0～NO.7，模块号可供FROM/TO指令指定哪个模块工作。有些特殊模块内有32个16位RAM，称为缓冲存储器( BFM)，缓冲存储器编号范围为#0～#31，其内容根据各模块而定。    FROM指令具有将特殊模块号中的缓冲存储器(BFM)的内容读到可编程序控制器的功能。16位BFM读出指令梯形图如图5- 105所示。当驱动条件X000为ON时，指令根据m1指定的NO.1特殊模块，对m2指定的#29缓冲存储器(BFM)内16位数据读出并传送到PLC的K4M0中。若X000为OFF，不执行读出传送，传送地点的数据不变，脉冲型指令FROMP执行后也一样。    TO指令具有从PLC对特殊模块缓冲存储器( BFM)写人数据的功能。32位BFM写入指令梯形图如图5 -106所示。当驱动条件X000为ON时，指令将[S·]指定的(D1、D0)中32位数据写入m1指定的NO.1特殊模块中的13号、12号缓冲存储器(BFM)。若X000为OFF，不执行写入传送，传送地点的数据不变，脉冲型指令TOP执行后也一样。
    图5-105   FROM指令使用说明
    图5-106   TO指令使用说明    注意事项如下：    (1)当16位指令对BFM处理时，传送点数n是点对点的单字传送。图5-107(a)所示是16位指令n=5的传送示意图；当32位指令对BFM处理时，指令中m2指定的起始号是低16位的BFM号，其后续号为高16位的BFM，传送点n是对与对之间的双字传送，图5-107 (b)所示是32位指令n=2的传送示意图。    (2) FROM/TO指令的执行受中断允许继电器M8028的约束。当M8028为OFF时，FROM/TO指令执行过程中为自动中断禁止状态，输入中断、定时中断不能执行。此期间发生的中断，只有在FROM/TO指令执行完毕后才能执行，FROM/TO在中断程序中也可以使用。当M8028为ON时，FROM/TO执行过程中，中断发生时，立即执行中断，但在中断程序中，不能使用FROM、TO指令。

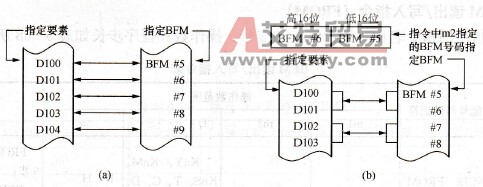

    图5-107    16/32位指令对BFM处理时传送点n的定义    (a) 16位指令n=5的传送；(b) 32位指令n=2的传送
