S7-200系列PLC的移位寄存器指令SHRB

    在顺序控制或步进控制过程中，应用移位寄存器编程很方便。在LAD中移位寄存器以功能框的形式编程，如图5-39所示，指令名称为SHRB。它有3个输入端：DATA为移位寄存器的数据输入端；S_ BIT为移位寄存器的最低位端；N为移位寄存器的长度。

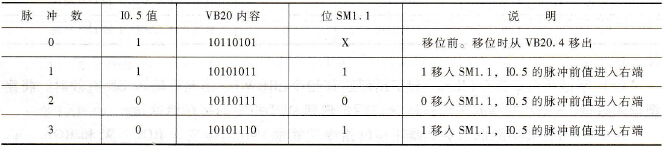

    图5-39    移位寄存器指令的LAD表示符号    移位寄存器具有如下特点。    1)移位寄存器的数据类型无字节型、字型、双字型之分，移位寄存器的长度N(≤64)由程序指定。    2)移位寄存器的组成：最低位为S_ BIT;最高位的计算方法为MSB=（|N|-1+（S_ BIT的位号））/8；最高位的字节号：MSB的商+S_BIT的字节号；最高位的位号：MSB的余数。    例如：S_ BIT= V33.4，N=14，则MSB=(14 -1 +4)/8 =17/8 =2余l    最高位的字节号：2 +33 =35；最高位的位号：1；最高位为：V35.1。    移位寄存器的组成：V33.4~V33.7，V34.0~V34.7，V35.0，V35.1，共14位。    3) N>0时，为正向移位，即从最低位向最高位移位。N<0时，为反向移位，即从最高位向最低位移位。移位寄存器指令的功能是：当允许输入端EN有效时，如果N>0，则在每个EN的前沿，将数据输入DATA的状态移入移位寄存器的最低位S_BIT；如果N<0，则在每个EN的前沿，将数据输入DATA的状态移入移位寄存器的最高位，移位寄存器的其他位按照N指定的方向（正向或反向），依次串行移位。    4)移位寄存器的移出端与SM1.1（溢出）连接。移位寄存器指令影响的特殊存储器：SM1.0（零），当移位操作结果为0时，SM1.0自动置位；SM1.1（溢出）的状态由每次移出位的状态决定。    影响允许输出ENO正常工作的出错条件为SM4.3（运行时间），0006（间接寻址），0091（操作数超界），0092（计数区错误）。    在STL中，移位寄存器的指令格式：SHRB DATA，S_BIT，N    例：SHRB I0.5，V20.0，5    上条指令执行情况如表5 -16所示。    表5-16    指令SHRB执行结果
