PC进行s7200PLC程序的上传下载图解

来源:艾特贸易2017-03-18

简介PLC的应用原来越广泛,初学者可以从西门子200系列入门,之后在学300系列的,其他品牌的上手也很快了。本文讲述用PC进行200系列PLC程序的上传下载 软件 step7-Micro/win 2.通讯电缆 200系列

PLC的应用原来越广泛,初学者可以从西门子200系列入门,之后在学300系列的,其他品牌的上手也很快了。本文讲述用PC进行200系列PLC程序的上传下载
软件
step7-Micro/win

2.通讯电缆
200系列能用的通讯电缆有很多种比如:RS-232/ppi电缆,USB/ppi电缆,PC ADAPTER USB,CP5711.

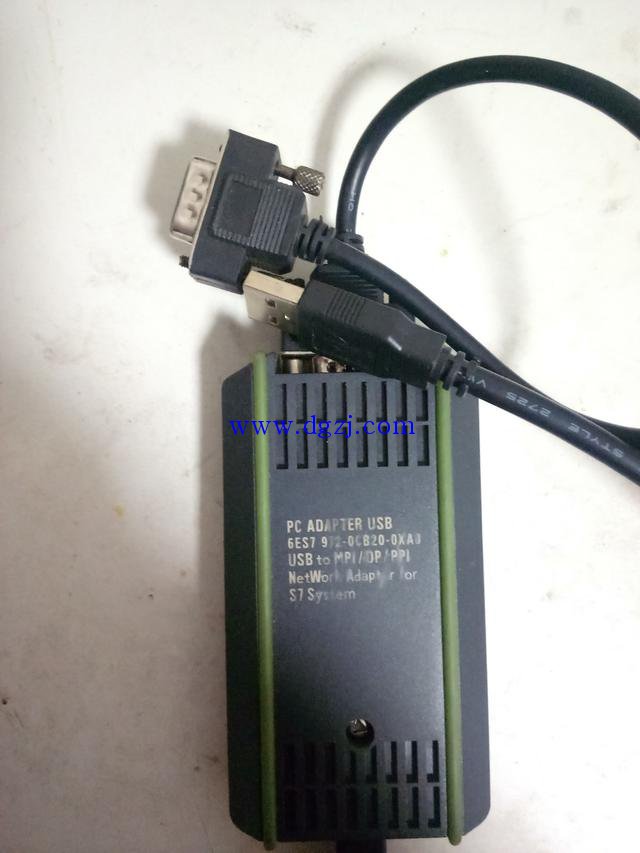

以PC ADAPTER USB为例,与PLC通讯。这种电缆还能与300系列进行MPI和DP通讯,比较实用

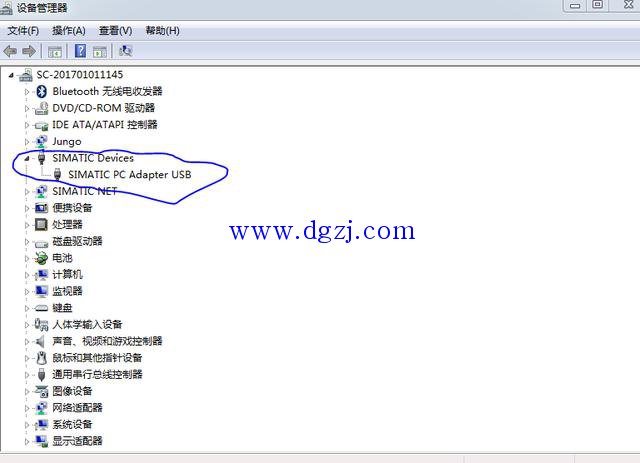

2.将USB口插入电脑,9孔口插到PLC相应接口,打开设备管理器看看通讯电缆是否被电脑识别

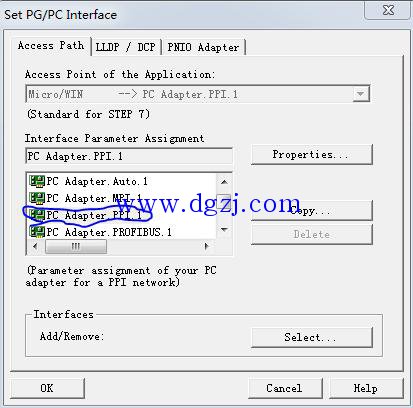

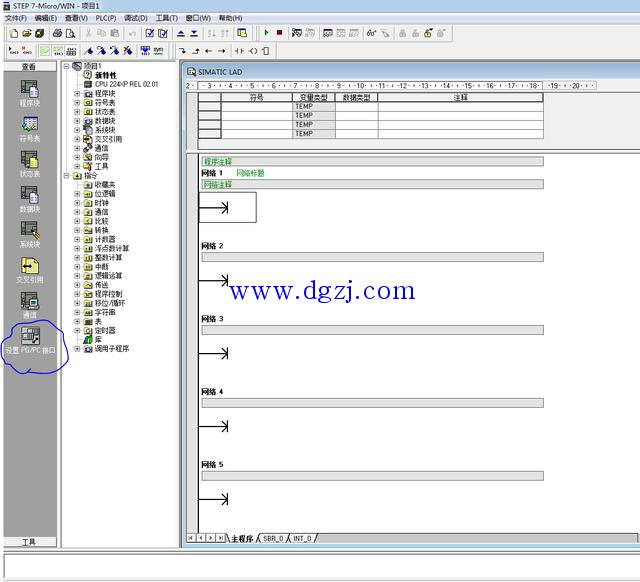

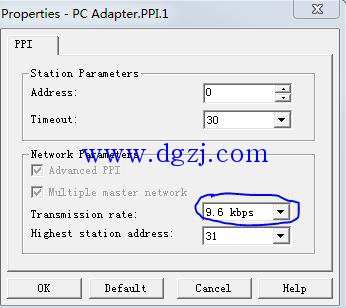

3.设置PG/PC接口,主要是波特率,有9.6,19.2,187.5三种,如果通讯不上,分别用这三种波特率来试

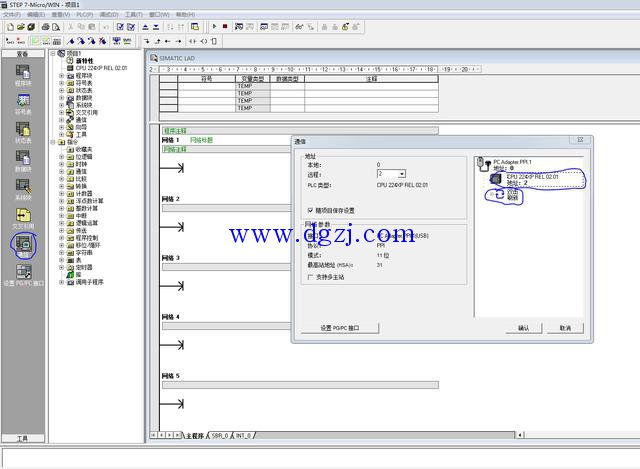

4.设置好好点OK,将PLC上电,点击通讯,双击刷新,会读出PLC的类型,固件版本号,地址。说明通讯成功了,选中点击OK,后面我们就能进行程序的上传下载和状态监控了。如通讯失败,修改波特率重试。
