西门子PLC系统机架号和槽号的作用

来源:艾特贸易2017-03-18

简介西门子PLC系统机架号和槽号的作用 机架号和槽号可以理解为一个虚拟的规则,当然对于S7-300和S7-1500,也可以认为是真实的安装导轨,对于扩展的多个机架,当然需要编号,安装有CPU的

西门子PLC系统机架号和槽号的作用
 机架号和槽号可以理解为一个虚拟的规则,当然对于S7-300和S7-1500,也可以认为是真实的安装导轨,对于扩展的多个机架,当然需要编号,安装有CPU的机架称为主机架,即机架号为0,扩展的机架编号依次为1号机架、2号机架、3号机架,这个在通信时会告知与之通信的设备CPU在什么位置。
  槽号是用来分配CPU模块、电源模块、接口模块、I/O信号模块、通信模块、功能模块等在机架上的具体位置的,主要是用来标记设备的唯一性的,有点各就各位的意思,无规矩不成方圆,只有槽号确定了,位置也就定了,地址才能明确。
  不用担心设计过程中把位置弄乱了,在硬件组态中,什么东西放在什么位置,软件能够自己控制,例如S7-300的CPU槽号必须为2号,往别的地方放系统是不允许的。

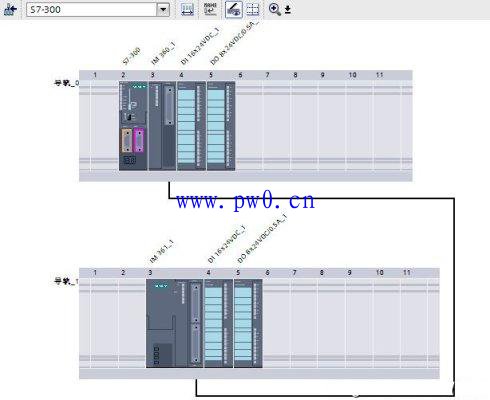

       下面是S7-300硬件组态时的机架号和槽号截图:
