PLC输入输出接口电路灌入与拉出电流详解

PLC输入输出接口电路灌入与拉出电流详解
PLC的输入输出接口电路中灌入与拉出电流表示I/O接口与现场设备之间的电流流动方向。拉出电流型I/O接口是指PLC的接口电路向现场设备提供电流；而灌入电流型I/O接口则是由现场设备输出电流。对于现场设备来说，与直流电源负极（DC公共端）相连的是灌入电流型现场设备，而与电源正极（+V）相连的是拉出电流型现场设备。接线规则如下图所示。

灌入电流输入 与拉出电流输入

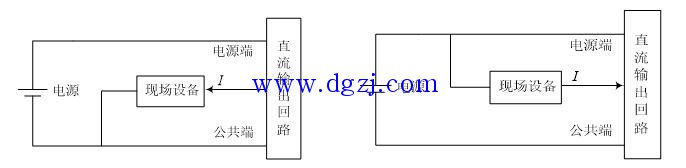

拉出电流输出与灌入电流输出
灌入电流型现场设备必须接拉出电流型I/O接口；拉出电流型现场设备必须接灌入电流型I/O接口电路。应用时一定要根据现场设备的接线方式，选择适当的PLC输入输出接口。
