配电箱线路图识图讲解

配电箱线路图识图讲解

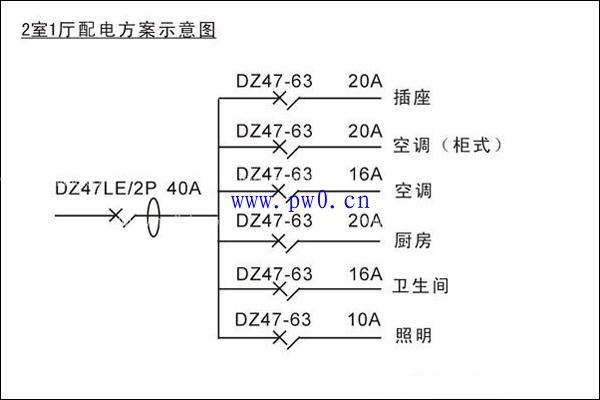

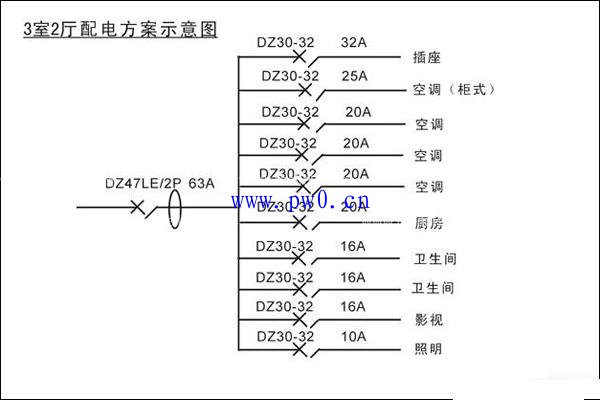

一般来讲，根据家庭户型的不同，家庭配电箱线路图也略有差异。下面我们分别针对两室一厅和三室两厅的户型为您呈上不同的家庭配电箱线路图。

开关选用2P断路器配漏电装置(空气开关带漏保)，具有漏电、短路保护功能。选用DZ47-63断路器于每回路开关。它是用于线路和电器设备的过载及短路的保护。它是目前民用住宅领域中最经济型的照明箱。
配电箱安装方法
       1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
       2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
       3、空气开关的安装座架应光洁无阻并有足够的空间。
配电箱安装要点
       1、家庭配电箱应安装在干燥、通风部位，且无防碍物，方便使用。
       2、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作
       3、进配电箱的电管必须用锁紧螺帽固定。
       4、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。
       5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。
       6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。
       7、各回路进线必须有足够长度，不得有接头。
       8、安装后标明各回路使用名称。
       9、家庭配电箱安装完成后须清理配电箱内的残留物。
