冷库配电箱线路图

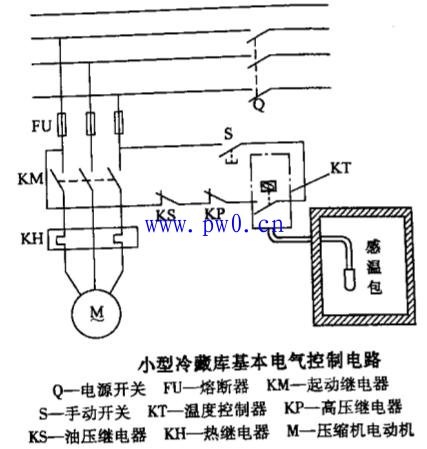

冷库的电源为380V或者220V，基本电气控制电路如图4-23所示，主要由压力继电器和油压继电器对压缩机进行保护，由温度控制器对压缩机进行开停控制。

温度控制器与电动机交流起动继电器的线圈串联，当电源开关和手动开关闭合时，电流通过温度控制器及高压继电器、油压继电器等触头把起动继电器线圈接通，使压缩机进行制冷运行。当库内温度达到要求后，温度控制器触头断开，压缩机停止运行。
小型风冷式冷藏库基本电气控制系统

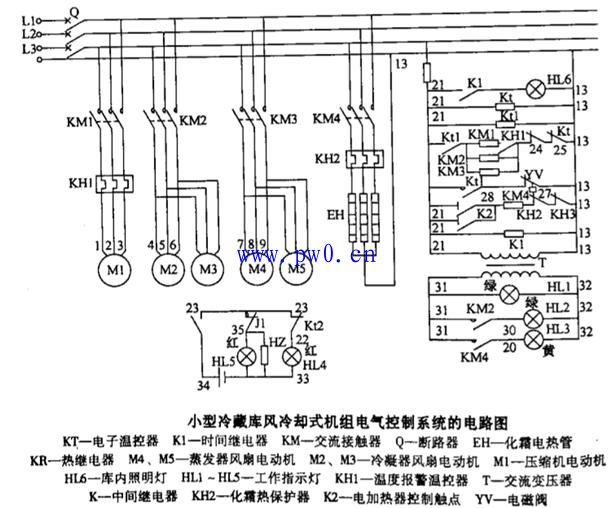

小型冷藏库风冷却式机组电气控制系统的电路如图所示。

装配式小型冷藏库控制电路

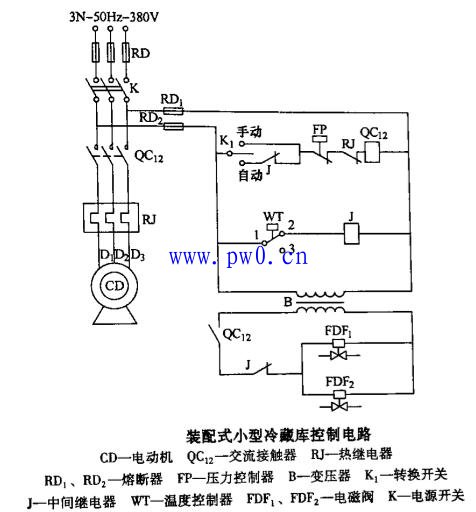

装配式小型冷藏库控制电路如图所示。

装配式小型冷藏库控制电路的工作原理如下：
闭合电源开关K，将转换开关置于手动位置时，交流接触器的QC12线圈通电，电动机CD起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2开始向蒸发器供液，制冷系统投入正常运行。
当库温达到设定值时，温度控制器WT通过中间继电器J的常闭触头断开，使电磁阀FDF1、FDF2的线圈失电，阀孔关闭，停止向蒸发器供液，压缩机的电动机也同时停止工作。
当库温逐渐回升，温度控制器WT达到设定值时，通过中间继电器J的触头闭合，交流接触器的QC12线圈通电，电动机CD起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2再次开启向蒸发器供液，制冷系统又投入制冷运行。
压力控制器FD和热继电器RJ作为保护用电器元件，在电路中的作用是，当电路因某种原因引起运行压力偏离设定值或出现过载现象时动作，对电气系统进行强制保护。
小型冷藏库电脑控制典型电路

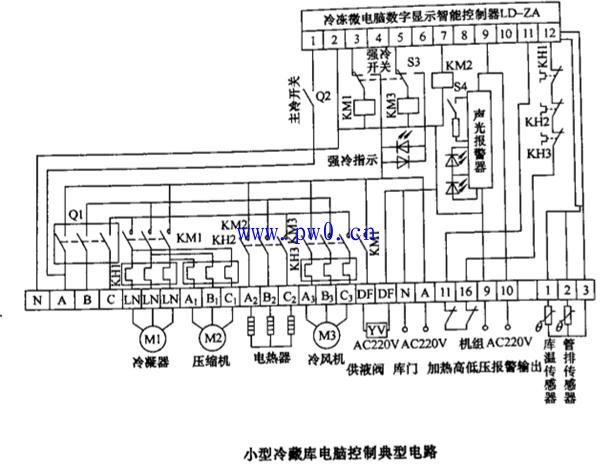

小型冷藏库电脑控制典型电路如图所示。

1.小型冷藏库电脑控制典型电路主要功能
1）压缩机保护功能，为保护压缩机的运行安全，该申路有压缩机延时起动时间设计，确保压缩机在其他设备运行正常的情况下，才能起动运行。其延时时间的多少，由运行管理 者自行调节。
2）除霜控制功能。电路设计有手动和强制除霜以及定时自动除霜功能。可由运行管理者自行设置或解除自动除霜程序。自动除霜受库温和设定化霜时间控制，当库温达到设定的化霜时间时，电脑检测库温，若此时库温达到设定的贮藏温度时便开始进行化霜，若电脑检测到库温没有达到设定库温时，便不执行化霜指令。但此时电脑开始计时，当再运行30min库温还没达到设定库温时，电脑便强制执行化霜指令，以防止蒸发器结霜过后，造成“霜 堵”故障。
3）温度控制功能。控制范围为-4〜+40℃，温差控制范围为1〜6℃，可根据操作要求设定。
4）超温监视。该控制系统具有提供高温、低温设定值作为超温检测功能使用。
5）库内蒸发器风扇控制。除霜时库内蒸发器风扇停止运转，除霜结束后，待蒸发器温度低于库温后库内蒸发器风扇重新起动运行。
6） 异常状态监视。该控制系统具有监视机组高低压参数是否异常等功能。
7）显示器及指示灯。显示器是两位半数字显示，可显示负数，备有异常显示等，指示灯有高、低压异常报警灯，压缩机保护计时灯，机组正常运行指示灯，蒸发器风扇运行灯及除霜提示灯。
8）开机自检功能。该控制系统能显示故障类型和故障部位功能一曰出现故障，会显示相应故障信号，以方便操作者检测判断故障，迅速排除故障。
2.小型冷藏库电脑控制典型电路的电气参数
电源：AC 380V、三相四线制、50Hz。
环境温度：-40〜+40℃。
相对湿度：≤85%。
显示温度范围：- 40〜+40℃，分辨率为1℃。
温控器复位设定温差范围：1〜6℃。
除霜设定周期范围：1〜24h。
除霜时间设定范围：0〜50min。
压缩机延时保护设定时间范围：1〜99s。
库内高低温设定范围：高温为40℃，低温为-40℃。
管排温度设定范围：-40〜+40℃。
3.小型冷藏库电脑控制典型电路控制板的安装要求
1)没有剧烈振动、没有导电尘埃、没有爆炸危险的场所。
2）将电源线接入接线端子，接好地线。各部分控制电器按接线图接人相应的出线，检查热继电器动作电流值是否符合电动机额定值。
3）将压力继电器、供液电磁阀、冷藏库门电加热器按图样标示接入相应的接线端子, 检查接地螺栓并接好控制箱、机组、冷风机接地线。
4）库温传感器导线为白色，连接时不能拉得过紧，要避开与电源线的缠绕及其他电磁干扰，置于冷藏库内蒸发器回风位置。管排传感器导线为黑色，连接时应避免装于高温位置，与管排连接应紧密牢固。最佳位置在蒸发器回气管出口 200mm处。
5） 通电前，检查电路控制板的各元器件及连接导线是否牢固，有无松脱现象。
6）操作时应先闭合电脑箱主令开关，根据使用要求输入各种数据，并检查库温传感器是否接好，用手握住库温传感器探头，此时应看到数码管显示的温度有所变化，否则说明传感器接线有问题。
7）闭合主电路断路器，电脑控制板进入工作状态，同时数码管显示实际库温。
8）电脑控制电路的配电箱不能靠近冷凝器或其他高温物体，要避免阳光直接照射和受强磁场干扰，不能让凝结水或液体物质直接侵入箱内。
