三相变压器联结组别图解

联结组的问题包括变压器两侧对应相之间的相对极性，同一侧各相之间的标号等问题。
一.同一铁心柱上高、低压侧绕组之间相电势的相位关系
高压侧用AX、BY、CZ，低压侧用ax、by、cz来标记各相绕组的引线端的符号，简称标号。
同一铁心柱上一、二次侧之间的相位关系仅有两种：同相或反相
规定感应电势的参考正方向为由首端指向末端A-X。
根据绕向（用同名端表示）和标号，可以判断同一柱上一、二次侧之间的相位关系。

单相变压器的联结组只有两种，即I,i0和I,i6

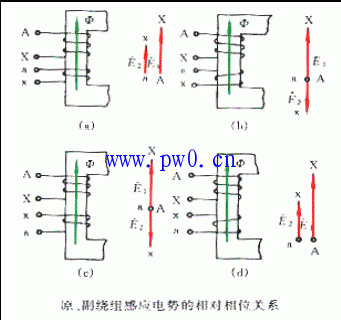

高、低压侧相电势之间的相位关系判断方法如下：
高、低压侧绕组如果
绕向相同，标号相同—则两侧相电势同相
绕向相同，标号相反—则两侧相电势反相
绕向相反，标号相同—则两侧相电势反相
绕向相反，标号相反—则两侧相电势同相　
二.三相变压器的联结组
三相变压器的联结组用高低压侧对应线电势之间的相位关系来描述。
如果一次侧为Y接法，AB相线电势EAB的相位为0度，二次侧也为Y接法，对应的ab相的线电势Eab之相位为0度，则该联结组记为Y,y0。
实际变压器高低压侧对应线电压之间的相位差一般为0o,30o,60o,90o,120o,...150o,300o,330o。正好对应于钟表盘上的12个位置。

(1)时钟表示法
将一次侧的某线电势固定在0点，二次侧对应相的线电势所指的位置(小时数)可以用来表示二者之间的相位差，即可以用来表征联结组。
(2)根据绕组连接图判断联结组别

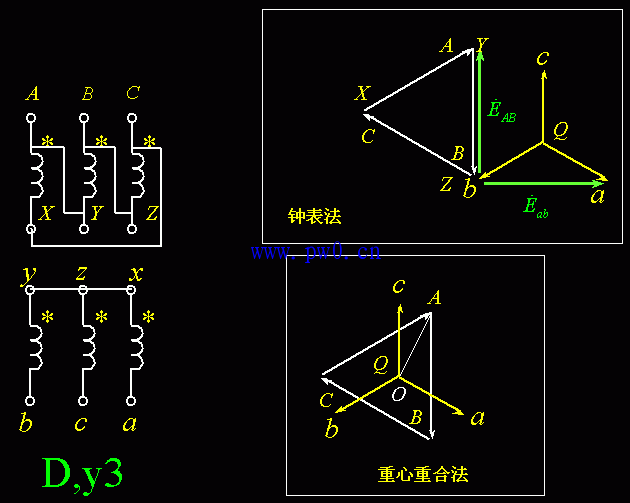

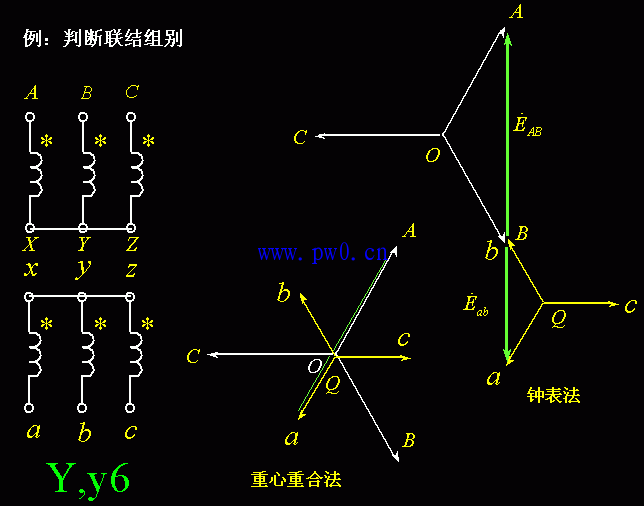

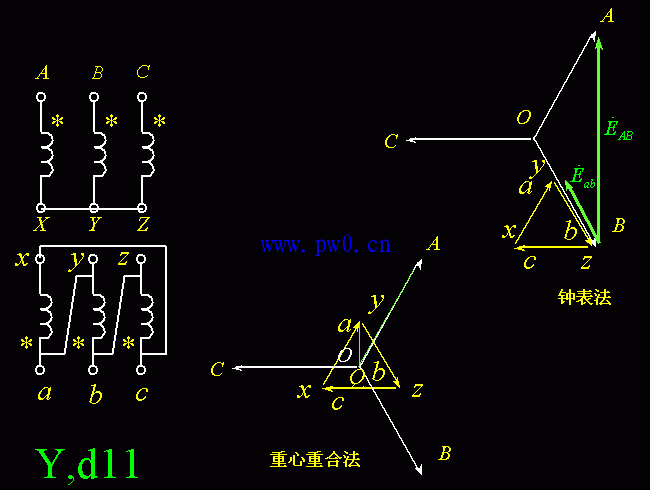

举例：Y,y6; Y,d11； D,y3



总结步骤： （1）钟表法 （详见“电机学...典型题解析”一书56页）
根据接线图画出一次侧相量图，并找出线电势EAB的相位。注：I.无论是Y形或Δ形连接，EAB均为由A指向B的相量，一般为方便起见，A指向B的方向为垂直向上。
II. 强迫A、a同电位。
III.原、副方的相序要正确，即顺钟向读a.b.c.或A.B.C（也含x.y.z等）。
IV. 凡Δ形联结时，必须标出首末端和相电压的方向（即末端指向首端）---属正方向问题。
V. 画完相量图时，应该有三组两两平行的相量，只需看a指向b 的射线方向就是几点钟即联结组组号了！
VI. 原、副方连接相同时的组号是偶数，否则是奇数。
对照两侧的绕组绕向和标号，根据接线图画出二次侧的相量图。
二次侧的相电势与一次侧同一铁心柱上的绕组的相电势同相或者反相。 （2）重心重合法
分别做出一、二次侧的相量图；三角形联结时要注意绕组的首位端，并画成三角形相量图。
将一、二次侧相量图重心O和Q重合，比较OA和Qa的相对方位，即可确定联结组别。

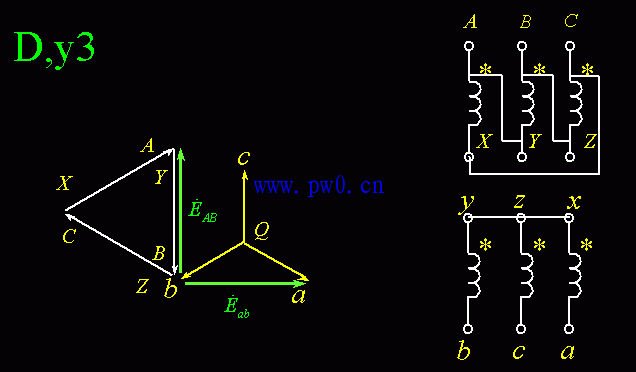

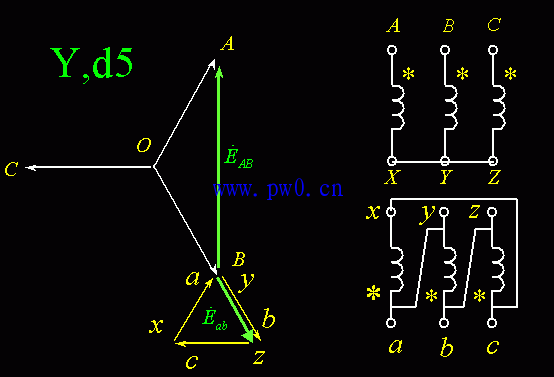

(3)根据联结组别画绕组接线图 举例：Y,d5， D,y3


(4)变压器的标准联结组
单相和三相变压器有很多联结组别，为了避免制造与使用时造成混乱，国家标准规定：
单相双绕组变压器有一个标准联结组 I, i0
三相双绕组变压器有5种标准联结组：Y, yn0 , Y,d11, YN,d11, Y,z11, D,z0 。
z表示曲折形联结。
Y,yn0用作配电变压器，其二次侧可以引出中线作为三相四线制，可以供动力电和照明电；（高压侧 U12YN,d11用于110kV以上的高压输电线路，高压侧可以接地。
有z形的联结适用于防雷性能较高的变压器。
