德国家庭配电箱接线图研究分析

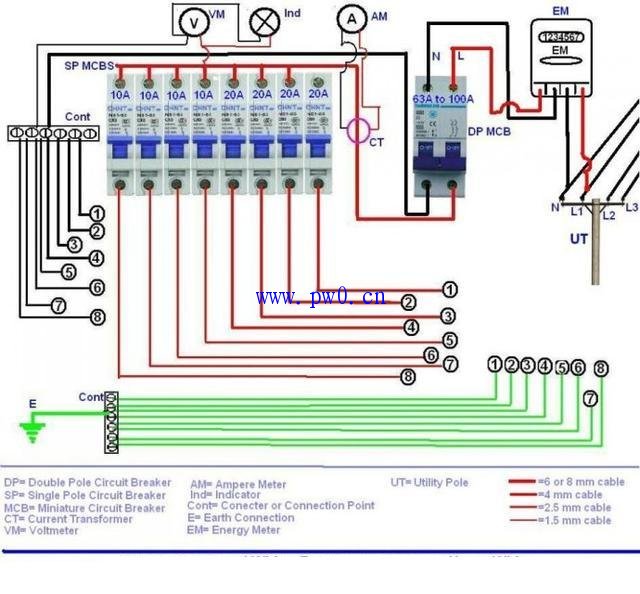

如下图，是德国一个家庭的配电箱接线图，我们从右上角开始研究。

1、室外：供电电杆上，有4根电线：3根火线（L1、L2、L3）；1根零线（N）
UT——Utility Pole（电线杆）
2、电表——EM（Energy Meter）
从电线杆上，引入L1火线和N零线，到电表上的下端右边；从电表上的下端左边，引出火线和零线，到“小型断路器”上端（左零右火）
3、图中使用的“断路器”为“DP MCB=Double Pole Circuit Breaker”，代表的意义为：双极断路器
图示的“双极断路器”，额定电流的规格，可以从63A到100A之间进行选择一种（这是国外家庭供电的情况）。
图中，从主“双极断路器”的下端，引出火线，首先穿过CT=Current Transformer（电流互感器），然后再到分支“单极断路器”的上端；引出零线，到图中最左边的“零线接线端子排”
电流互感器的主要作用，是用来将交流电路中的大电流，转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护之用。为了能够对电路进行监控、测量，同时又要解决高压、高电流带来的危险，就需要用到电流互感器。
电工用的钳形表，就是一种用来测量交流电流的设备，那个“钳”，便是穿心式电流互感器。
4、图中8路分支“单极断路器”，SP MCBs（Single Pole Circuit Breaker Miniature Circuit Breaker），从右向左，额定电流，分别为：1路、2路、3路、4路，均为20安培（A）；5路、6路、7路、8路，均为10安培（A）
从“单极断路器”的下端，引出火线，到达室内各个区域。
5、图中最左边，是“零线接线端子排”
Cont= Connecter or Connector Point（连接器或者连接点）
从右到左，分别编号为：1路、2路、3路、4路、5路、6路、7路、8路零线
6、图中最下边，是“地线接线端子排”
E=Earth Connection（接地连接）
从上到下，分别编号为：1路、2路、3路、4路、5路、6路、7路、8路地线。
这8路地线与8路火线和8路零线配合，布设到室内3孔插座（面向插座，左零右火下地）处，或者2孔插座（面向插座，左零右火）处
最终，整个“地线接线端子排”，连接到大地。
7、图中最右下角位置，有标示电线线缆的直径情况。
最粗火线的断面：6 or 8 mm 2 cable（6平方毫米或者8平方毫米线缆）
较细的火线的断面，分别是4平方毫米线缆、2.5平方毫米线缆、1.5平方毫米线缆。
8、配电箱系统连接安装完成以后，可以再连接安装专用电表进行显示。
VM=Voltmeter（电压表）；Ind=Indicator（指示器）；AM=Ampere Meter（电流表）
线缆的标识上，和国内情况类似，规定，地线PE为黄绿相间，零线N一般为蓝色，火线L为棕色/黑色/红色等（国内为红色）。

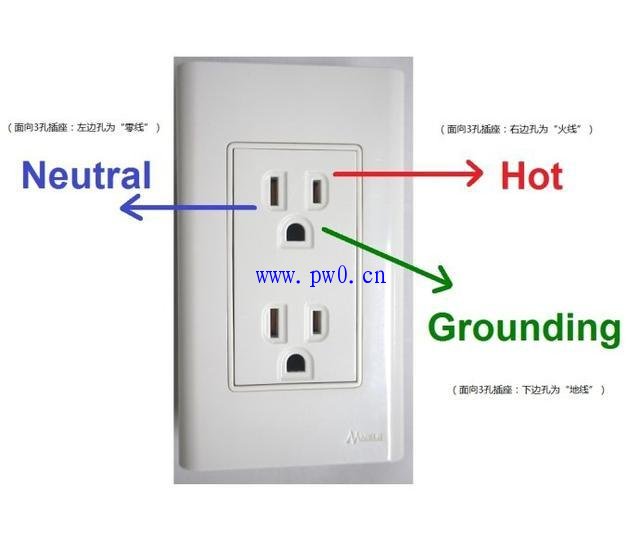

插座接线，一般为左零右火下地。
插座接线情况的检测，由专业电工采用万用表或者插座测试仪进行检查，直观快速。
