低压配电箱和配电柜安装地点要求
一般来说，低压配电箱体积较小，箱内元器件简单，一般为断路器、避雷器、电表等。可悬挂在墙上，分明装、安装两种，即壁挂式（如电表箱、PZ30照明配电箱等），也可矗立在地上，即落地式（如电梯配电箱、路灯照明配电箱、XL-21动力配电箱等）。低压配电箱应安装在安全、干燥、易操作的场所，安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。

图 1 配电箱安装方式
低压配电柜一般体积较大，内部元器件较多，一般都安装在配电室内（户外的除外），配电室原则上应单独设置，没有条件时可与建筑相结合。安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好;场地具备运输条件，保持道路平整畅通。 配电室原则上设置在地面以上，如受条件所限，可设置在地下，但必须做到：如果有负二层及以下，配电室设置负一层；如果仅有负一层，配电室地面高度应比负一层地面高1米以上，地下层内并应有排水设施。地下配电室的方案必须经各单位内部相关部门会审，经审批方可实施。

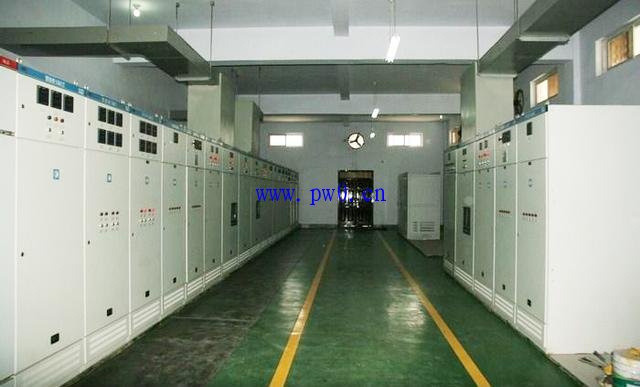

图 2 配电室
