如何装设备用电源自动投入装置

    备用电源自动投入装置的装设一般有两种基本方法。

   (1)有一个工作电源和一个备用电源供电，当工作电源自动投入装置装设在备用电源进线断路器上，正常时由工作电源供电，当工作电源发生故障被切除时，备用电源进线断路器自动合闸，保证变配电所的继续供电，如图10-3(a)所示。

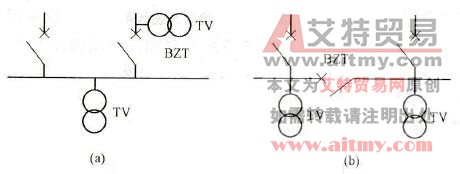

    图10-3    备用电源自动投入装置的装设

   (a)一个工作电源和一个备用电源的变配电所，BZT装在备用电源进线断路器上；

   (b)两个工作电源的变配电所，BZT装在分段断路器上

   (2)有两个工作电源的变配电所，备用电源自动投入装置在母线分段断路器上，正常时两断母线分别由两个工作电源供电，当一个工作电源发生故障被切除后，母线分段断路器自动合闸，由另一个工作电源供给变配电所的负荷，如图10-3(b)所示。
