如何计算两支等高避雷针的保护范围

    两支等高避雷针的保护范围如图9-5所示。

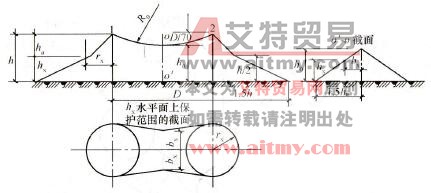

    图9-5    高度为h的两等高避雷针1及2的保护范围

   (1)两针外侧的保护范围按单支避雷针的计算方法确定。

   (2)两针间的保护范围，特通过两针顶点及保护范围上部边缘最低点o的圆弧确定，网弧的半径为R0。o点为假想避雷针的顶点，其高度按下式计算：

式中h0-两针间保护范围上部边缘最低点的高度(m)；

   D-两针间的距离(m)。

    两针间hx水平面上保护范围的一侧最小宽度，按下式计算：

   bx=1.5（h0-hx）

式中bx-在hx水平面上保护范围的一侧最小宽度(m)，当D=7hap时，bx=0。

    保护变电所用的避雷针，两针间距离与针高之比D/h不宜大于5，但保护第一类工业建（构）筑物用的避雷针，D/h不宜大于4。
