怎样理解兆欧表的结构特点

    兆欧表的典型外形示意图如图8-1所示，兆欧表的主要组成部分是一个磁电式比率计和一只作为测量电源的手摇高压直流发电机。与兆欧表针相连的有两个线圈，一个同表内的附加电阻器Rc串联，另一个和被测的电阻器Rx串联，然后一起接到手摇发电机上，兆欧表电路原理图如图8-2所示。

    图8-1    兆欧表的典型外形示意图

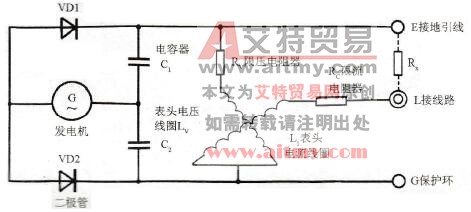

    图8-2    兆欧表电路原理图
