怎样采用单相功率表测量单相交流电

    1．检测方法

    图7-5是用单相功率表测量单相交流电的两种接线方式。该接线方式很简单也容易理解，但应记住：功率表的接线必须遵守“发电机端”的规则。也就是应将标有“*”号的电流端钮接至电源端，另一电流端钮接至负载端，标有“半”号的电压端钮可接到任一电流端钮，但另一电压端钮则应该接至负载的另一端。

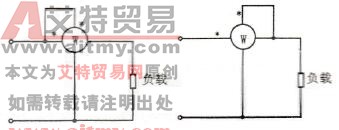

    图7-5    用单相功率表测量单相交流电的两种接线方式

    2．需要说明的问题

    图7-5所示电路中，W即为单相功率表，测量单相交流电压时，可根据实际情况选择两种方法中的一种。
