怎样采用示波器测量三极管ICEO反向漏电流

    1．测量方法

    采用示波器测量三极管ICEO反向漏电流的电路见图4-30所示。测量时将示波器扫描线移至荧光屏的中心位置，触发方式置于“自动”，Y轴耦合方式置于“DC”，扫描速度选1 ms/格，Y轴微调置于校准处，输入灵敏度置最低挡。接好电路后逐渐提高Y轴输入灵敏度，直至能清楚地读出显示电压的大小。

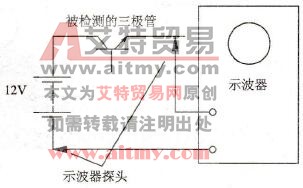

    图4-30    示波器测量三极管ICEO反向漏电流电路

    2．测量举例

    在测一只三极管时，示波器显示的电压值为270 mV，则此管的反向漏电流应为270 mV/1 MQ-270nA。
