怎样采用示波器测量晶体振荡器的好坏

    图4-42所示是采用示波器测量晶体振荡器电路，采用信号源与示波器配合使用。具体测量方法如下：

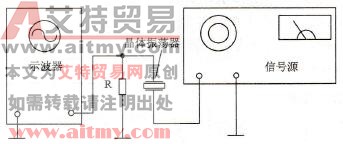

    图4-42    用示波器测量晶体振荡器电路

    1．测量方法

    把示波器的Y轴衰减和扫描开关置于适当位置，缓慢调节信号源的频率，从低到高扫过晶体谐振频率f1和f2。

    2．判断方法

    如果示波器显示信号的幅度随频率变化，具有图4-43所示的特性，则说明晶体振荡器是好的。如果示波器显示的幅度不随频率变化，则晶体振荡器是坏的。但在调整频率时，应注意保持信号源输出幅度UO不变。

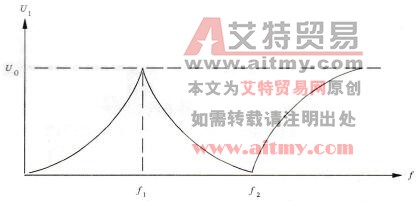

    图4-43    晶体振荡器的正常波形

    3．测量用信号源的选择

    测量用信号源，应根据测量晶体振荡器的谐振频率而定。当测量的晶体振荡器f2<1 MHz时，可选用XD1型信号源；当测量的晶体振荡器f2>1 MHz时，可选用XFG-7型信号源。测量用示波器可选用SBM-14、SD1等频响较高的。R电阻器可在20~100 kΩ之间选择。
