怎样采用示波器测量交流放大器的质量和放大倍数

    1．低频信号的幅值

    按图4-44所示连接好放大器，示波器和信号源。用低频信号发生器（如XG-25型）发出1 kHz的低频信号。经示波探头送到放大器输入端。首先测一下低频信号的幅值，如图4-44所示，方法是将V/div开关置于0.02 V挡，如果屏幕显示出0.5 div，则低频信号的幅值为：U入=0.02×0.5×10=0.1 (V)。

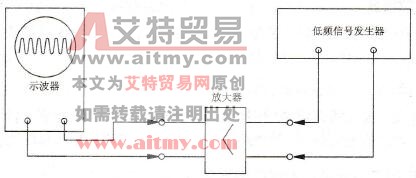

    图4-44    用示波器测量交流放大器测低频信号辐值时的连接电路

    2．输出幅值与放大倍数

    然后改按图4-45所示连接测量放大器的输出波形，由于信号已被放大了，所以波形必然超出屏幕，故需将V/div开关递减至0.2 V/div，若屏幕显示为4 div，其输出幅值：U出=0.2×4×10=8 (V)。

    图4-45    用示波器测量交流放大器的质量和放大倍数连接电路

    因此放大倍数为：K=U出/U入=8 V/0.1V=80。

    在以上测量中，示波器屏幕显示的应为不失真的正弦波波形，如果出现上削顶或下削顶的状况，可调整放大器上偏置电阻器，便可使问题得到解决。

    采用示波器测量影碟机中测试关键点上的波形，即可以快速查出故障原因，又可以对电路因元件参数变化引起的失真进行调整。
