中央空调系统表面式空调换热器的结构和主要结构参数

    常用于中央空调系统中的表面式空气加热器（换热器），目前大多采用翅片管型（极少采用光管式）。翅片管型又分为单翅片管型和整体串片型两大类。

   1)结构和类型

    表面式翅片管型空气加热器由管束、联箱和护板组成。热媒（热水或蒸汽）进入联箱后，均匀地在管束内流动，空气则在管束外表面被加热。表面式空调换热器的结构和类型如图2-11所示。

   2)主要型号和结构参数

    国产表面式空气换热器型号和结构参数参见表2-6。

    图2-11    表面式空调换热器的结构和类型

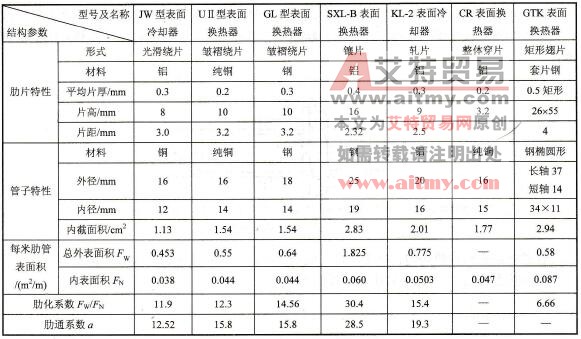

    表2-6    国产表面式空气换热器型号和结构参数

    注：1．肋通系数a=每排肋管外表面积/迎风面积。

    2．管簇排列方式均为叉排。

    3．肋管总外表面积，即每米管长的散热面积。
