中央空调系统通风机（段）结构和功能

    在组合式空气调节机组中采用的风机类型有离心式风机和轴流式风机。离心式风机用得最多，轴流式风机多用于纺织厂的空调系统。

    通风机是空调系统的动力源，是主要耗能设备及噪声主要来源。通风机的节能和降噪声是空调系统的两大课题。

    组合式空气调节机组中有只装一台送风机的送风段，也有采用送风机段和回风机段的双风机系统。单风机系统占用面积少，一次投资少，耗电量较少，但要求风压高，噪声较大。

   1)离心式通风机结构

    离心式通风机外形如图2-24所示。

   2)离心式通风机的型号

   (1)离心式通风机的型号规定。

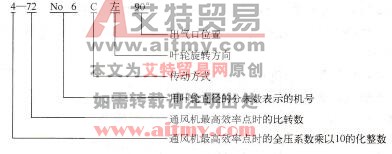

    以4-72No6C左90°离心式通风机型号命名为例进行说明，如图2-25所示。

    图2-24    离心式通风机外形

    图2-25    型号规定示例图

    叶轮旋转方向，从电动机位置看，叶轮顺时针方向旋转时称“右”，逆时针方向旋转时称“左”。

    传动方式的代号意义如下：

   A-叶轮装在电动机轴上；

   B-叶轮悬臂，带轮在两轴承中间；

   C-叶轮悬臂，带轮悬臂；

   D-叶轮悬臂，联轴器直联传动；

   E-叶轮在两轴承中间，带轮悬臂传动；

   F-叶轮在两轴承中间，联轴器直联传动。

   (2)空调工程中常用离心式通风机型号。

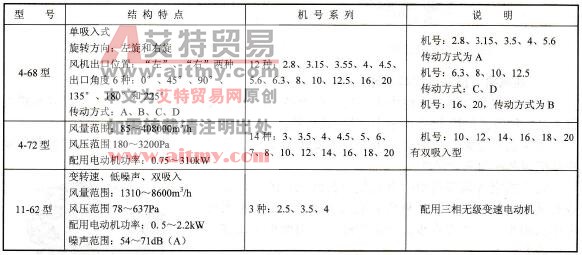

    我国空调工程中常用的离心式通风机型号参见表2-10。

    表2-10    我国空调工程中常用的离心式通风机型号
