电流型逆变电路

    电流型逆变电路是指直流侧采用电流源的逆变电路。电流源是指能提供稳定电流的电源。理想的直流电流源较为少见，一般在逆变电路的直流侧串联一个大电感可视为电流源。图2-23中就是两种典型的电流源（虚线框内部分）。

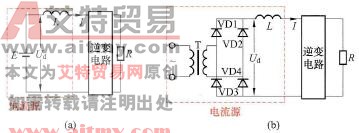

    图2-23    两种典型的电流源

   (a)用直流电源作为电流源；(b)在桥式整流电路后面接大电感量电感来作为电流源

    图2-23 (a)中的直流电源E能往后级电路提供电流，当电源E大小突然变化时，电感L会产生电势形成电流来弥补电源的电流，如E突然变小，流过L的电流也会变小，L马上产生左负右正电动势而形成往右的电流，补充电源E减小的电流，电流I基本不变，故电源与电感串联可视为电流源。

    图2-23 (b)中的桥式整流电路后面串接有一个大电感，交流电压经变压器降压和二极管整流后得到电压Ud，当Ud大小变化时，电感L会产生相应电动势来弥补Ud形成的电流的不足，故虚线框内的整个电路也可视为电流源。
