单相桥式电流型逆变电路的工作原理

    单相桥式电流型逆变电路如图2-24所示，晶闸管VT1～VT4为4个桥臂，其中VT1、VT4为一对，VT2、VT3为另一对，R、L为感性负载，C为补偿电容，C、R、L还组成并联谐振电路，所以该电路又称为并联谐振式逆变电路。RLC电路的谐振频率为1000～2500Hz，它略低于晶闸管导通频率（也即控制脉冲的频率），对通过的信号呈容性。

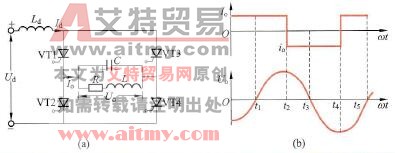

    图2-24    单相桥式电流型逆变电路

   (a)电路；(b)波形

    电路工作过程说明如下：

    在t1～t2期间，VT1、VT4门极的控制脉冲为高电平，VT1、VT4导通，有电流Io经VT1、VT4流过RLC电路，该电流分作两路，一路流经R、L元件，另一路对C充电，在C上充得左正右负电压，随着充电的进行，C上的电压逐渐上升，也即RL两端的电压Uo逐渐上升。由于t1～t2期间VT3、VT2处于关断状态，Io与Id相等，并且大小不变（Id是稳定电流，Io也是稳定电流）。

    在t2～t4期间，VT2、VT3门极的控制脉冲为高电平，VT2、VT3导通，由于C上充有左正右负电压，该电压一方面通过VT3加到VT1两端（C左正加到VT1的阴极，C右负经VT3加到VT1阳极），另一方面通过VT2加到VT4两端（C左正经VT2加到VT4阴极，C右负加到VT4阳极），C上的电压经VT1、VT4加上反向电压，VT1、VT4马上关断，这种利用负载两端电压来关断开关器件的方式称为负载换流方式。VT1、VT4关断后，Id电流开始经VT3、VT2对电容C反向充电（同时也会分一部分流过L、R），C上的电压慢慢被中和，两端电压Uo也慢慢下降，t3时刻C上电压为0。t3～t4期间，Id电流（也即Io）对C充电，充得左负右正电压并且逐渐上升。

    在t4～t5期间，VT1、VT4门极的控制脉冲为高电平，VT1、VT4导通，C上的左负右正电压对VT3、VT2为反向电压，使VT3、VT2关断。VT3、VT2关断后，Id电流开始经VT1、VT4对电容C充电，将C上的左负右正电压慢慢中和，两端电压Uo也慢慢下降，t5时刻C上电压为0。

    以后电路重复上述工作过程，从而在RLC电路两端得到正弦波电压Uo，流过RLC电路的电流Io为矩形电流。
