双向晶闸管(BTT)的检测

    (1)电极检测。双向晶闸管电极检测分两步：

    第1步找出T2极。从图1-14所示的双向晶闸管内部结构可以看出，T1、G极之间为P型半导体，而P型半导体的电阻很小，为几十欧，而T2极距离G极和T1极都较远，故它们之间的正反向阻值都接近无穷大。在检测时，万用表拨至R×1Ω挡，测量任意两个电极之间的正反向电阻，当测得某两个极之间的正反向电阻均很小（几十欧），则这两个极为T1和G极，另一个电极为T2极。

    图1-14    判断双向晶闸管的T1极和G极

    第2步  判断T1极和G极。在找出双向晶闸管的T2极后，才能判别T1极和G极。在测量时，万用表拨至R×10Ω挡，先假定一个电极为T1极，另一个电极为G极，将黑表笔接假定的T1极，红表笔接T2极，测量的阻值应为无穷大。接着用红表笔尖把T2与G短路，如图1-14所示，给G极加上触发信号，阻值应为几十欧，说明管子已经导通。再将红表笔尖与G极脱开（但仍接T2），如果阻值变化不大，仍很小，表明管子在触发之后仍能维持导通状态，先前的假设正确，即黑表笔接的电极为T1极，红表笔接的为T2极（先前已判明），另一个电极为G极。如果红表笔尖与G极脱开后，阻值马上由小变为无穷大，说明先前假设错误，即先前假定的T1极实为G极，假定的G极实为T1极。

   (2)好坏检测。正常的双向晶闸管除了T1、G极之间的正反向电阻较小外，T1、T2极和T2、G极之间的正反向电阻均接近无穷大。双向晶闸管好坏检测分两步：

    第1步测量双向晶闸管T1、G极之间的电阻。将万用表拨至R×10Ω挡，测量晶闸管T1、G极之间的正反向电阻，正常时正反向电阻都很小，为几十欧。若正反向电阻均为0，则T1、G极之间短路；若正反向电阻均为无穷大，则T1、G极之间开路。

    第2步测量T2、G极和T2、T1极之间的正反向电阻。将万用表拨至R×1kΩ挡，测量晶闸管T2、G极和T2、T1极之间的正反向电阻，正常时它们之间的电阻均接近无穷大，若某两极之间出现阻值小，表明它们之间有短路。

    如果检测时发现T1、G极之间的正反向电阻小，T1、T2极和T2、G极之间的正反向电阻均接近无穷大，不能说明双向晶闸管一定正常，还应检测它的触发能力。

   (3)触发能力检测。双向晶闸管触发能力检测分两步：

    第1步  将万用表拨到R×10Ω挡，红表笔接T1极，黑表笔接T2极，测量的阻值应为无穷大，再用导线将T1极与G极短路，如图1-15(a)所示。给G极加上触发信号，若晶闸管触发能力正常，晶闸管马上导通，T1、T2极之间的阻值应为几十欧，移开导线后，晶闸管仍维持导通状态。

    第2步将万用表拨到_R×10Ω挡，黑表笔接T1极，红表笔接T2极，测量的阻值应为无穷大，再用导线将T2极与G极短路，如图1-15 (b)所示。给G极加上触发信号，若晶闸管触发能力正常，晶闸管马上导通，T1、T2极之间的阻值应为几十欧，移开导线后，晶闸管维持导通状态。

    对双向晶闸管进行以上两步测量后，若测量结果都表现正常．说明晶闸管触发能力正常，否则晶闸管损坏或性能不良。

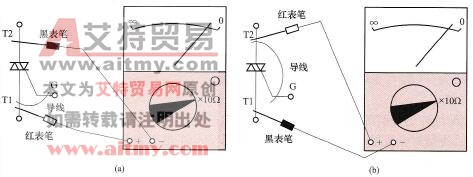

    图1-15    检测双向晶闸管的触发能力

   (a)测量一；(b)测量二
