双极晶体管(BJT)的驱动电路

    由于驱动电路对BJT的使用至关重要，因此市场上已提供专门的驱动模块用于BJT的驱动。下面仅以EXB 357为例介绍其性能和使用方法。EXB 357驱动模块的电性能见表3-2。

    表3-2    EXB 357驱动模块的电性能

   EXB357的外形如图3-10所示，其应用电路如图3-11所示。其管脚为单列直插结构，使用条件如下：

    图3-10    EXB 357驱动模块外形图

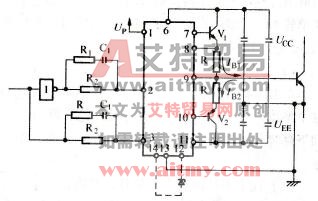

    图3-11    EXB 357驱动模块应用电路图

    壳体温度  Tc=-10～58℃

    关断电流  小于400 A

    驱动电源  Ucc=UEE=8.5 V

    功放管V1和V2型号ZSB757，平衡电阻R=0.09Ω。
