低压断路器中热脱扣器的校验

    按图1-14接线，将热脱扣器的线圈串联接入升流器电流回路，升流至热元件整定值，热脱扣器应长期不动作，然后升流至1.2倍热元件定值，热脱扣器应在20min内动作，再升流至1.5倍热元件定值，热脱扣器应在2min内动作。冷却后重复试验3次，计算4次动作的平均值即为实际动作值。



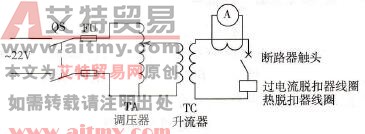

        图1-14    过电流脱扣器或热脱器定值的校验
