如何进行马氏体不锈钢水轮机转轮上、下冠和叶片的药芯焊丝MIG焊

    (1)工况  二滩水电站6台单机容量550MW水轮发电机组中的转轮，规格为Φ6360mm，高3317mm，单轮重118t。转轮的上冠、下冠、叶片材质均为ASTM A-743CA6N（相当于ZG06Cr13Ni5Mo），具有良好的抗空蚀、磨蚀、低温回火韧性和焊接性，一般以正火+回火状态供货，组织为马氏体基体上分布有30%左右的稳定奥氏体。

   (2)焊接工艺  为提高熔敷率，采用φ(Ar)98%+φ(CO2) 2%富氩混合气体保护半自动MIG焊。选用同质Φ1. 2mm药芯焊丝PZ6166（荷兰FILARC公司产品），符合AWS5. 22规定的E410NiMo-2标准。预热100℃，层温100~175℃。经试焊确定的焊接参数见表5-56。焊接工艺规程如图5-19所示。焊后热处理前后都要进行一次100%UT+PT探伤。

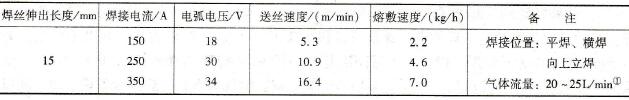

    表5-56    大厚度马氏体不锈钢的MIG焊焊接参数

    ①原工艺未表明气体流量，一般半自动MIG焊气体流量在20~ 25 L/m/n-编者注。

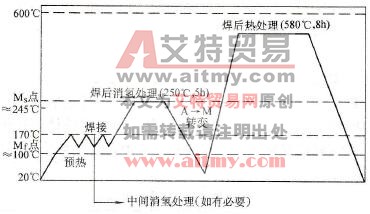

    图5-19    转轮MIG焊焊接工艺规程

   (3)生产应用  以此工艺焊接的转轮上、下冠和叶片已在二滩水电站运行10年以上，工况良好，表明采用药芯焊丝MIG焊工艺是成功的。
