如何进行热轧、正火钢厚壁压力容器的药芯焊丝CO2气体保护焊

    以SPU355N钢制1000m³精丙烯球罐为例。球罐主要技术参数见表3-71。

    表3-71    球罐主要技术参数

   (1)焊接方法  采用药芯焊丝CO2气体保护自动焊工艺。鉴于单层赤道正切式球罐组焊涉及平、立、横、仰四种焊接位置（桔瓣式球壳板拼接以向上立焊为主，上极板与上温带组焊以平焊为主，赤道带与上、下温带组焊以横焊为主，下极板与下温带组焊以仰焊为主），除平焊外，熔滴过渡方式均宜以短路过渡方式为主。

   (2)设备选择  首选美国BuG-O公司的行走机构、送丝和摆动机构、磁吸式轨道和美国Lincoln公司的DC-400平特性焊接电源。

   (3)焊接材料选择  首选美国Alloy公司的DualShieldⅡ型ER71T-1药芯焊丝，以Φ1.2mm和Φ1.6mm规格为主。定位焊可使用J507焊条。焊丝化学成分及熔敷金属力学性能见表3-72。

   (4)焊接参数  焊接坡口见图3-37，由于药芯焊丝CO2气体保护焊熔深大，坡口角可相应减小，大大节约了填充金属量。焊丝伸出长度向上立焊时为10~25mm，其余位置为15~30mm。气体流量为15~25L/min。各焊接位置的电流与电压匹配见表3-73。

    图3-37    球壳板拼接焊接坡口

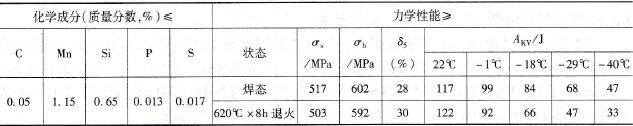

    表3-72    AlloyⅡ-ER 71T-1焊丝化学成分及熔敷金属力学性能

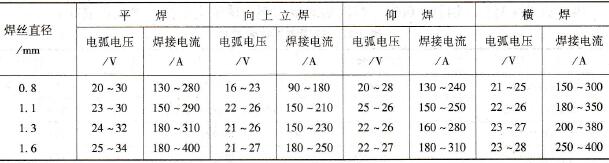

    表3-73    药芯焊丝CO2气体保护自动焊各焊接位置的电流与电压匹配

   (5)结果评定  按以上焊接参数焊接的球罐，接头性能完全符合要求，而且比传统焊条电弧焊生产率大大提高，焊缝成形美观。
