绝缘层的剥离

    1．塑料绝缘硬线

    (1)端头绝缘层的剥离。通常采用电工刀进行剥离，如图3-1所示，但截面积为4mm2及以下的硬线绝缘层，则可用剥线钳进行剥离，如图3-2所示。

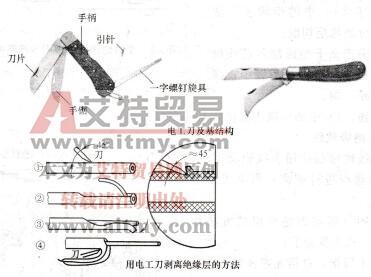

图3-1  塑料绝缘硬线端头绝缘层的剥离方法

    如图3-1所示为用电工刀剥离绝缘层，具体步骤如下：

    ①按连接所需长度，在刀身与导线之间以45°左右夹角切入绝缘层，到将切着而未切着芯线为止。

    ②压下刀身，夹角改为约15°后把刀身向线端推削。

    ③把余下的绝缘层从端头处与芯线剥开。

    ④把余下绝缘层扳翻至切口根部后，可用电工刀把它切断。

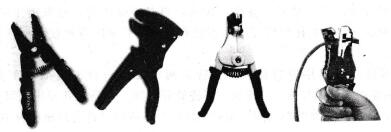

图3-2  剥线钳及其使用方法

    (2)中间绝缘层的剥离。只能用电工刀剥离，方法如图3-3所示，其操作步骤如下：

    ①在连接所需的线段上，依照上述(1)中的步骤①、②加工，推刀至连接所需长度为止。

    ②按上述(1)中的步骤④方法把已剥离部分绝缘层切断。

    ③用刀尖把余下绝缘层与芯线挑开，并把刀身伸入已挑开的缝中，接着用刀口切断一端。

    ④按上述(1)中的步骤④方法切断另一端。



图3-3塑料绝缘硬线中间绝缘层的剥离

    2．塑料绝缘软线

    这种导线绝缘层除用剥线钳剥离外，也可利用钢丝钳进行剥离，但不可用电工刀来剥离。

    (1)用钢丝钳剥离绝缘层的方法如图3-4所示，其步骤如下：

    ①用左手拇指、食指先捏住线头。

    ②按连接所需长度，用钳头刀口轻切绝缘层。这时要注意：只要切破绝缘层即可，千万不可用力过大，使切痕过深，因软线每股芯线较细，极容易被切断，即使隔着未被切破的绝缘层，往往也会被切断。

    ③接着应迅速移动钢丝钳握位，从柄部移至头部。在移位过程中切不可松动已切破绝缘层的钳头。同时，左手食指应围绕一圈导线，并握拳捏住导线。然后两手反向同时用力，左手抽右手勒，即可把端部绝缘层脱离芯线。



图3-4  用钢丝钳剥离绝缘层的方法

    (2)软线绝缘层剥离要求。不准存在断股（一根细芯线称为一股）和长股（即部分细芯线较其余细芯线长，出现端头长短不齐）。因长股的细芯线就是断裂在绝缘层内部的断股。剥离绝缘层后的芯线，出现断股或长股时，应切断后重新剥离绝缘层。

    3．塑料护套线

    这种导线只能进行端头连接，不允许进行中间连接。它有两层绝缘结构，外层统包着两根（双芯）或三根（三芯）同规格绝缘硬线，称为护套层。在剥离芯线绝缘层前应先剥离护套层。

    (1)护套层的剥离。通常都采用电工刀进行剥离，方法如图3-5所示，其操作步骤如下：

    ①用电工刀刀尖在所需长度界线上开始，从两芯线凹缝中划破护套层。

    ②剥开已划破的护套层。

    ③把剥开的护套层向切口根部扳翻，并切断。这时应注意，在剥离过程中，务必要防止损伤芯线绝缘层，特别在步骤①的操作中，应始终沿着两芯线凹缝划去，切勿偏离，以免切着芯线绝缘层。



图3-5  塑料护套线护套层的剥离

(2)芯线绝缘层的剥离（如图3-6所示）与塑料绝缘硬线端头绝缘层的剥离方法完全相同，但切口相距护套层至少10mm。所以，实际连接所需长度应以绝缘层切口为准，护套层切口长度应加上这段错开长度。



图3 6  塑料护套线芯线绝缘层的剥离

    4．橡胶软电缆（又叫橡胶护套线或橡皮软线）

    (1)护套层的剥离方法如图3-7所示，其步骤如下：

    ①用电工刀从端头任意两芯线缝隙中割破部分护套层。

    ②把割破已可分为两片的护套层连同芯线（分成两组）一起进行反向分拉来撕破护套层，当撕拉难以破开护套层时，再用电工刀补割，直至达到所需长度时为止。

    ③翻拌已被分割的护套层，在根部分别切断。

    (2)麻线扣结方法（如图3-8所示）。这种软线不是作为电动机具的电源引线使用，就是作为田间临时电源馈线使用，因而受外界的拉力较大，故在护套层内除有芯线外，还有2～5根加强麻线。这些麻线不应在护套层切口根部剪去，应扣结加固，余端也应固定在插头或电具内的防拉压板中，以使这些麻线能承受外界拉力，保证导线端头不遭破坏。扣结方法是：

    ①把全部芯线捆扎住后扣结，位置应尽量靠在护套层切口根部。

    ②余端压人防拉压板后扣结。



图3-7橡套软电缆护套层的剥离方法



图3 8橡胶软电缆麻线的扣结方法

    (3)绝缘层的剥离方法（如图3 9所示）。每根芯线绝缘层可按剥离塑料绝缘软线的方法进行剥离，但护套层与绝缘层之间也应错开，要求和注意事项与塑料护套线相同。



图3 9  橡套软电缆芯线绝缘层的剥离方法
