新型汽车采用的光学星形网络类型

    新型汽车采用的光学星形网络类型有不带成簇连接的星形网络和带成簇连接的星形网络两种。

   (1)不带成簇连接的星形网络，如图2-42所示，其特征如下：5个节点都安置在座舱内；所有的节点已连成汽车的主线束，勿需成簇连接；断损的纤维只能更换不能修理；线束上两个节点之间的距离很长不超过10m；不需作特殊的路由选择；使用NRZ信号，网络操作的信号传输速率为1Mbit/s。

    图2-42    不带成簇连接的星形网络

   (2)带成簇连接的星形网络，如图2-43所示，其网络特征如下：网络要求有10个节点，其中6个(N1～N6)安置在座舱中，4个安装置在发动舱内；主线束与发动机罩下线速之间需要一组成簇连接；成簇线束的每根光纤允许维修1次；节点之间的最长距离为14m；8个节点中必须的光纤路由弯曲半径不能小于10mm；网络以NRZ信号操作速率为1Mbit/s。

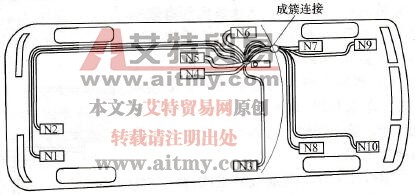

    图2-43    带成簇连接的星形网络
