光纤多路传输的组成

    汽车无源光学星形网络主要由无源光学星形、光发送器(光二极管LED)、在节点上的光接收器、节点与星形之间的发送和接收光纤等四部分组成。

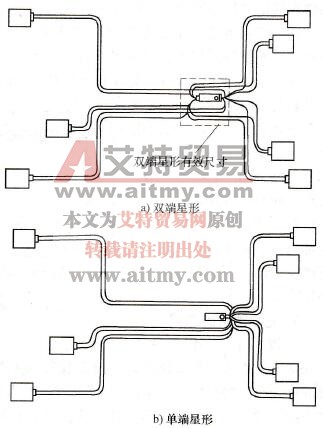

    如图2-38是双端星形和单端星形路由模式。双端星形(图2-38a)设置有纤维缠结，将输入和输出光纤有序地连通至各个节点，图中的有效尺寸主要是指纤维缠结构成的光纤张紧区，该张紧区和有效的封装尺寸可以通过收紧路由光纤使其减小，但路由光纤的弯曲半径不能小于25mm，否则会增加光源脶耗和星形接入损耗。单端星形（图2-38b）与双端星形相比较，输入和输出纤维与各个节点的路由简单得多。

    图2-38    双端星形和单端星形路由模式

    混合线元星形是通过齐平式连接的纤维来向混合线元的输入和输出面散布光信号，如图2-39所示。从任一根发送光纤传送出的光被耦合到混合线元的输入侧，当光通过混合线元传播时，光源被同时均匀地散布到输出端，所有的接收光纤再在输出端耦合。

    图2-39    混合线元星形

    双锥形星形指由数根光纤重新组成交叉式的热或化学熔结，构成混合的短锥形区如图2-40所示。光从任一根输入光纤射入短锥形区，传播到短锥形区的输出端，同时均匀地散布到输出光纤速的各根纤维上。

    图2-40    双锥形星形

    熔丝对星形基本上是一种格栅串联的许多2X2耦合接头，每个耦合接头由光纤束采用热、化学或声波焊接成对，再形成一个混合区，如图2-41所示。通过这些格栅串联的粘合接头，光从其中的一根光纤输入，然后散布至全部的输出光纤。

    图2-41    熔丝对星形
