大众系列轿车蓄电池的结构

来源:艾特贸易2017-11-22

简介除了在发动机起动时需使用蓄电池外,蓄电池还作为中继装置向车上所有用电器供电。 大众系列轿车配用的蓄电池均符合德国工业标准( DIN 标准),蓄电池的外形结构如图 10-1 所示。

    除了在发动机起动时需使用蓄电池外,蓄电池还作为中继装置向车上所有用电器供电。

    大众系列轿车配用的蓄电池均符合德国工业标准(DIN标准),蓄电池的外形结构如图10-1所示。图10-1a所示为带有中心排气孔(设在电池盖的边缘上)的蓄电池,这种蓄电池在使用中可以不加盖板固定。蓄电池配备有一个排气孔和一个精细火焰防护罩,通过罩上部盖子侧面上一个孔排出在充电时产生的气体。在相同的位置上,回火保护装置也是集成在一起的,该装置阻止在蓄电池中可燃气体的燃烧。排气口上固定的软管可以经过精细火焰防护罩自由地排气。火焰防护罩是由一个直径约为15mm、壁厚为2mm的玻璃纤维构成的,它的工作类似于一个阀。它能使蓄电池中产生的气体溢出。图10-1b所示为带通气螺塞(没有中心排气孔)的蓄电池,这种蓄电池在使用中必须加盖板固定,防止雨水灌入蓄电池或电解液溢出而腐蚀周围机件。

 蓄电池的外形结构

    10-1    蓄电池的外形结构

    为了便于观察蓄电池液面高度和充电状态,有些蓄电池的外壳上面设有观测孔(电眼),如图10-2中箭头所示。带观测孔的蓄电池,其外壳为黑白二色。观测孔提供的电解液液面高度及充电状态信息,由三种不同颜色显示:绿色为蓄电池已充足电;黑色为未充电或充电很少;无色或黄色为电解液液面已达临界值,必须添加蒸馏水。蓄电池充电或车在行驶时或给蓄电池充电时,观测孔下面可能会产生气泡而影响观测孔的颜色显示。因此目视检查前,应轻轻振动观测孔,气泡即可消失,这时观测孔会显示准确的颜色。

蓄电池观测孔

    10-2    蓄电池观测孔

    如因生产原因,蓄电池上装了堵塞,那么这些堵塞应贴上塑料膜。

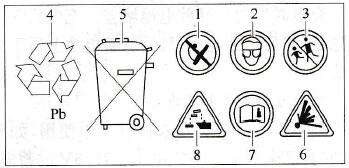

    目前生产的蓄电池,在其壳盖上印有警告提示和安全规定,如图10-3所示。在日常使用和维护中必须遵守这些规定。

蓄电池警告图示

    10-3    蓄电池警告图示

    1.禁止火、火花、明火和吸烟;2.带护目镜;3.儿童应远离蓄电池;4.报废应回收处理;5.旧蓄电池绝不能作为生活垃圾处理;6.爆炸危险;7.遵守电气设备维修手册和使用说明中关于蓄电池的提示内容;8.腐蚀危险
