大众系列轿车ABS故障诊断与排除

    (1)故障自诊断注意事项。

    ①ABS为主动安全系统，拆检系统前必须了解其结构。

    ②拆检ABS前，应读取故障码，从而确定具体的故障部位及原因。

    ③必须在关闭点火开关后才可拔下诊断连接器。

    ④更换制动液时应注意有关说明。

    ⑤ABS警报灯用来指示ABS故障，某些故障只有在车速超过20km/h时才能识别（试车）。

    ⑥若ABS警报灯K47及制动系统警报灯K118未亮，但制动系统不正常，则应检查制动系统的机械部分。

    ⑦在检查ABS过程中，车上的电子部件不可置于电磁干扰的环境中。车应远离电流消耗较大的设备（如焊接设备）。检测仪器必须固定在后座上，车辆在行驶中需由另外一人操作仪器。

    (2)自诊断前提条件。

    ①所有车轮轮胎尺寸符合要求，轮胎气压正常，制动系统机械/液压部件及制动灯开关、制动灯正常。

    ②液压接头及管路无泄漏（直观检查液压单元、制动钳、制动分泵及串联总泵）。

    ③控制单元J104与液压单元N55正确连接。

    ④控制单元J104上多孔连接器已插牢（定位机构已入位）。

    ⑤ABS部件连接器端子无损坏并已安装好。

    ⑥所有熔丝均正常（检查时要从熔丝座上拔下熔丝）。

    ⑦供电电压正常(不低于10V)。

    ⑧只有在车静止且点火开关接通（或发动机在运转）时，才可进行自诊断。

    (3)故障诊断流程。ABS系统故障诊断流程如图8-45所示。

    (4)一般检查。

    ①检查制动液面是否在规定范围之内。

    ②检查所有继电器、熔丝是否完好，插接是否牢固。

    ③检查电子控制装置导线插头和插座是否连接良好、有无损坏以及搭铁是否良好。

    ④检查电动液压泵、HCU、4个车轮轮速传感器、制动液液面指示开关导线插头、插座和导线的连接是否良好。

    ⑤检查车轮轮速传感器传感头与齿圈间隙是否符合规定，传感器头有无脏污。

    ⑥检查驻车制动杆是否完全释放。

    ⑦检查蓄电池电压是否在规定范围之内。

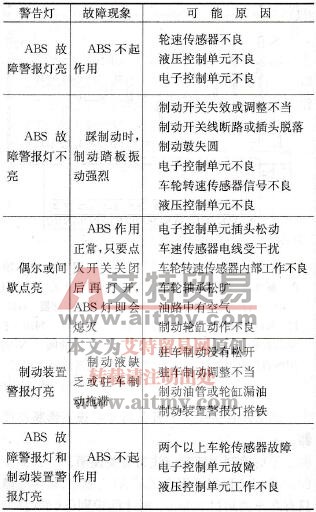

    (5)故障警报灯诊断。利用ABS故障警报灯及制动装置警报灯的闪亮规律，可以粗略地判断出ABS系统发生的故障部位。

    正常情况下，点火开关打开，ABS故障警报灯和制动装置警报灯应闪亮一下(2～3s)，发动机运转起来，驻车制动杆在释放位置，两个警报灯应熄灭，否则说明ABS系统有故障。表8-2为警报灯诊断表。

    图8-45    ABS系统故障诊断流程

    表8-2    警报灯诊断表

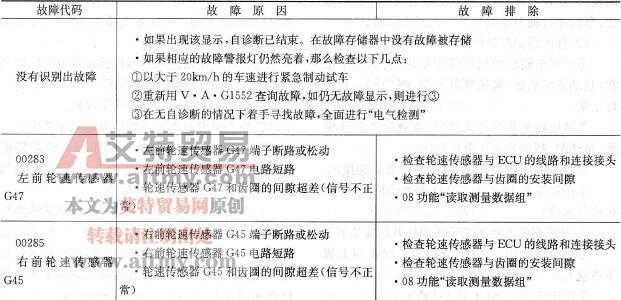

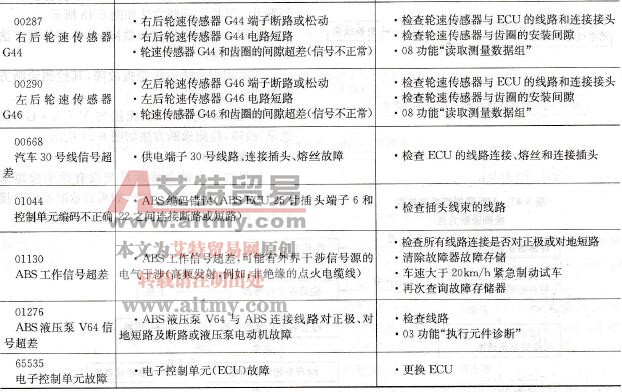

    (6)读取故障码。运用V·A·G1552故障诊断仪读取故障码。桑塔纳2000GSi轿车MK20-1型ABS系统故障码和故障原因及排除方法见表8-3。

    表8-3    ABS系统故障码表

   (7)偶发性故障的诊断。在电子控制系统中，在电气回路和输入、输出信号的地方，可能出现瞬时接触不良现象，从而导致偶发性故障或在ECU自检时留下故障码。对于偶发性故障可按下列方式模拟故障，检查故障是否再现。

    ①当振动可能是主要原因时：将接头轻轻地上下左右摇动；将线束轻轻地上下左右摇动；将传感器轻轻地上下左右摇动；将其他运动件（如车轮轴承等）轻轻摇动。

    如果线束有扭断或因拉得太紧而断裂，就必须换用新件，尤其是传感器在车辆运动时因为悬架系统的上下移动，可能造成短暂的断/短路。因此检查传感器信号时必须进行实车行驶试验。

    ②当过热或过冷可能是主要原因时：用吹风机加热被怀疑有故障的部件；用冷喷雾剂检查是否有冷焊现象。

    ③当电源回路接触电阻过大可能是主要原因时：打开所有电器开关，包括前照灯和后除霜开关。

    如果此时故障没有再现，就必须等到下次故障再出现时才能诊断维修。一般来说，偶发性故障只会愈变愈糟，不会变好。

   (8)无故障代码故障的诊断。对桑塔纳2000GSi轿车ABS系统进行故障诊断时，诊断仪没有故障代码输出，但是制动系统却有故障症状出现，主要有以下几种情况：

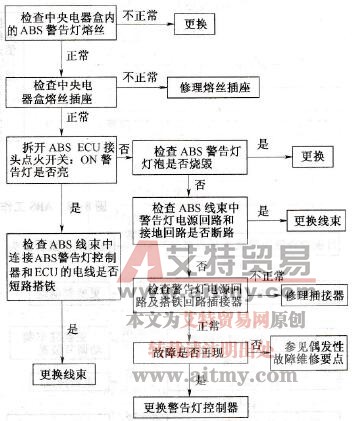

    ①点火开关在ON位置（发动机熄火），ABS警报灯不亮故障，其检测诊断方法如图8-46所示。

    图8-46    点火开关在ON位置（发动机熄火），ABS警报灯不亮故障检测诊断方法

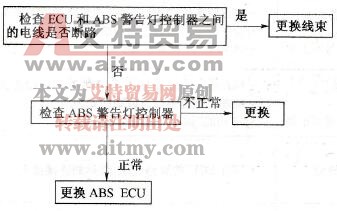

    ②发动机起动后，ABS警报灯常亮故障，其检测诊断方法如图8-47所示。

    图8-47    ABS警报灯常亮故障检测诊断方法

    ③ABS工作异常：两侧制动力不均匀、制动力不足、轻踩制动踏板时ABS工作、制动踏板剧烈振动。其检测诊断方法如图8-48所示。

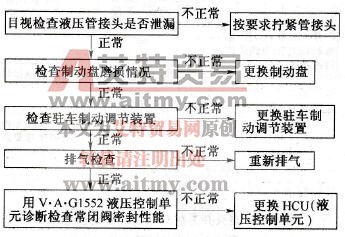

    ④制动踏板行程过长故障，其检测诊断方法如图8-49所示。

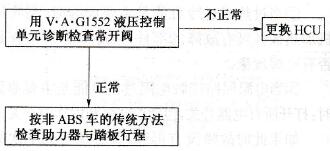

    ⑤需用很大的力踩踏板故障，其检测诊断方法如图8-50所示。

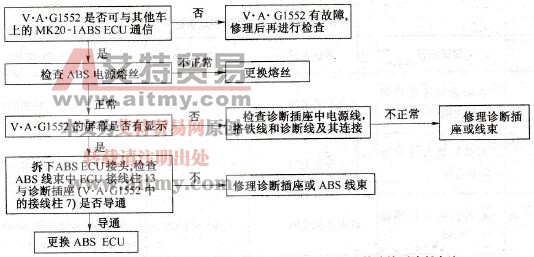

    ⑥无故障代码输出（无法与V·A·G1552通讯）故障，检测诊断方法如图8-51所示。

    图8-48    ABS工作异常故障检测诊断方法

    图8-49    制动踏板行程过长故障检测诊断方法

    图8-50    需用很大的力踩制动踏板故障检测诊断方法

    图8-51    无故障代码输出（无法与V·A·G1552通信）故障检测诊断方法
