桑塔纳2000系列轿车制动踏板的拆装

    图8-34为桑塔纳2000系列制动踏板装配示意图。使用中，制动踏板若转动不灵活，应拆下维修。

    图8-34    制动踏板装配示意图

    1．支架2．自锁六角螺母(20N·m)3．制动灯开关

    4．加速踏板5．六角螺栓6．制动踏板7．踏板垫

    8．自锁六角螺栓(20N·m)9．支座套10．支承销

   (1)拆卸（以奥迪为例）。

    ①拆下驾驶人一侧杂物箱；拆下制动灯开关，对于装有车速控制装置的车，还要拆下通风阀；如图8-35所示，从下面穿上专用工具T10006。

    ②如图8-36所示，固定住制动踏板，轻轻拉动专用工具(箭头A)，使球头中的定位凸缘脱开；使专用工具保持拉紧状态，免得球头上定位凸起再次啮合，从球头上拔下制动踏板(箭头B)。

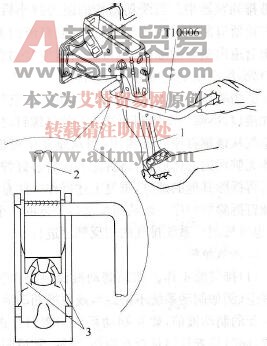

    图8-35    装上专用工具

    1．制动踏板2．推杆3．固定凸耳

    图8-36    制动踏板与球头脱开

    ③如图8-37所示，从离合器和制动器踏板枢轴上拉下锁止垫圈，松开内六角螺栓，直到其脱离凹槽（箭头）。向左推枢轴，直至可拆下制动踏板。拆下制动踏板，不要取下脚制动杠杆机构轴承支架。

   (2)安装。安装按与拆卸相反的顺序进行，注意下述的内容：

    ①装配时，各轴销均应涂抹白色润滑脂。挡圈、支座及螺母均应换成新的。制动开关装在轴承支架上。回位弹簧一端挂在轴承支架上，另一端挂在制动踏板上。锁止垫圈装到枢轴上后才可拧紧内六角螺栓。

    ②安装完成后调整制动灯开关和车速控制装置通风阀。

    图8-37    拆卸制动踏板

    1．锁止垫圈  2．制动器踏板枢轴3．六角螺栓4．制动踏板

    ③制动踏板行程不得因铺设地毯而变短。否则，会使制动作用减弱，严重时会失去制动作用。

   (3)制动踏板自由行程的检查与调整。踏板自由行程一般为4～5mm，不得大于踏板总行程的1／3。检查方法是：将汽车停放在平坦的路面上，停止发动机运转，用脚踩几次制动踏板，使真空助力器无真空作用，取一直尺置于制动踏板跟前，读取制动踏板在自由状态下直尺上刻度的读数，然后用手压下踏板至有阻力感觉时，再次读取直尺上的相应读数，两次读数之差即为踏板自由行程。如果发现自由行程过大可结合维修进行调整，其程序是：先消除真空助力器与主缸之间的间隙，再对系统进行排气，消除因系统内有空气引起的踏板自由行程不准确。
