桑塔纳2000系列轿车前轮制动器主要部件的拆装技术方法
来源:艾特贸易2017-11-10
简介桑塔纳 2000 系列轿车前轮制动器的分解、装配如图 8-6 所示。 (1) 前轮制动器摩擦片的拆装。制动器摩擦片的拆装过程是: ①拆下保护盖(罩帽);如图 8-7 中箭头所示用旋具将制动摩擦
桑塔纳2000系列轿车前轮制动器的分解、装配如图8-6所示。
(1)前轮制动器摩擦片的拆装。制动器摩擦片的拆装过程是:
①拆下保护盖(罩帽);如图8-7中箭头所示用旋具将制动摩擦片定位弹簧从制动钳壳体上撬出,并取下制动摩擦片定位弹簧。
②从制动钳上拆下两个导向销,如图8-8中箭头所示。
③拆下制动钳壳体并用金属线固定好,以免制动钳在重力作用下移动而损坏制动液管;也可拆下制动液管,取出制动钳。
④从制动钳壳体或制动钳上拆下制动摩擦片。
⑤清洁制动钳壳体,特别是制动摩擦片接触表面,不能残留粘结剂和润滑脂。
⑥压回活塞。安装新制动摩擦片前,用调整工具将活塞压入泵体。压回活塞前,用放液瓶从制动液储液罐中吸出制动液,以免制动液盛满时,流出的制动液引发故障。
图8-6 制动器分解装配示意图
1.十字头螺栓(4N·m) 2.制动盘3.制动摩擦片
4.定位弹簧5.制动支架6.制动钳壳体7.导向销
(28N·m) 8.保护盖9.带环形连接和中空螺栓的制
动管10.加强组合螺栓(125N·m)11.车轮轴承座
12.六角台肩螺栓(8N·m)13.ABS轮速传感器
14.防溅板15.六角螺栓(10N·m)16.车轮轴承
17.卡簧18.带齿圈的轮毂
图8-7 用旋具撬出摩擦片定位弹簧
图8-8 从制动钳上拆下两个导向销
⑦插入新制动摩擦片。将两制动摩擦片按规定旋转方向插入制动钳和活塞之间,如图8-9所示制动摩擦片背面的箭头必须指向下方。为了便于安装可先安装内侧摩擦片,再安装外侧,并轻轻撕下外侧制动摩擦片背面保护膜。
图8-9 规定旋转方向的制动摩擦片
1.右侧制动摩擦片 2.左侧制动摩擦片
⑧首先安装好制动钳壳体下部,将带制动摩擦片的制动钳安装到车轮轴承座上,制动钳壳体凸台必须位于车轮轴承座导向销后面。
⑨用两个导向销将制动钳壳体固定到制动支架上,拧紧力矩为28N·m;将定位弹簧插入到制动钳壳体中;装上两个保护盖。如果安装错误,摩擦片磨损后间隙就不能补偿,制动踏板行程会增大。
⑩更换制动摩擦片后,停稳车辆,用力踩制动踏板数次,以使制动摩擦片进入到其正常工作位置,同时检查制动液液面,必要时予以补加。
特别提醒:装在活塞侧的制动摩擦片带有白色标记,装在制动钳壳体外侧的带有三个黑色指针标记。
(2)前轮制动钳活塞的拆装。图8-10所示是桑塔纳前轮制动器制动钳的分解图。

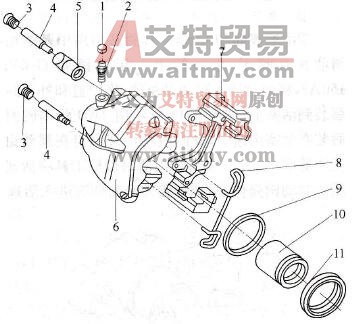

图8-10 前制动钳的分解
1.防尘帽2.排气阀3.护盖4.导向销(28N·m)
5.支座衬套6.制动钳壳体7.支架8.定位弹簧
9.密封圈10.活塞11.防尘密封圈
①先按拆卸摩擦片的方法拆下制动钳总成。
②拆下排气螺栓,用压缩空气将活塞从制动钳壳体中吹出,在空隙处垫上一块木板以免损坏活塞(如图8-11所示);用专用工具3409拆下O形密封圈(如图8-12所示),拆下时确保不要损坏活塞表面。
图8-11 用压缩空气将活塞从制动钳壳体中吹出
图8-12 用3409拆卸O形密封圈
③活塞表面和O形密封圈必须用甲基酒精清洁并且晾干,尔后涂上一层润滑脂G 052 150A2,将油封插入制动钳壳体;将护盖和外密封唇装到活塞上,如图8-13所示用3409将内密封唇装在活塞沟槽中,此时应将活塞固定在制动钳壳体前部;如图8-14所示用活塞调整工具将活塞压入制动钳壳体,活塞护盖外密封唇应进入活塞沟槽内。特别提醒:要确保所有零部件的清洁装配。
图8-13 装内密封唇到活塞沟槽中
图8-14 将活塞压入制动钳壳体
