GCT的特点

来源:艾特贸易2017-11-10

简介GCT 是在 GTO 基础上开发的新型晶闸管, 4kA 级的 GCT 的结构示意图如图 3-14 所示,它只显示了器件的一个小单元,整个器件由 3000 个单元并联控制, GCT 和 GTO 相比,具有如下特点: 图

    GCT是在GTO基础上开发的新型晶闸管,4kA级的GCT的结构示意图如图3-14所示,它只显示了器件的一个小单元,整个器件由3000个单元并联控制,GCTGTO相比,具有如下特点:

逆阻断型GCT结构示意图

    3-14    逆阻断型GCT结构示意图

   (1)抑制关断时产生高du/dt浪涌的保护电路可取消。

   (2)电荷蓄积时间减少为GTO1/10,使得元器件的串、并联十分容易。

   (3)阴极的蓄积电荷减少为GTO的一半,使关断电流大大减小。

   (4) GCT关断时,会从阴极向控制极转移电流,使GCT开始换流,关断过程使晶闸管特性瞬时转变成晶体管特性,亦即关断电流(IA)几乎等于控制电流(IG)。很强的反向控制电流使GCT3000个单元,几乎统一同时关断,这样就缓和局部的电流集中,而无需浪涌电路。这个过程的时间大约1μs左右,如图3-15所示,其关断波形如图3-16所示。图中IA是阳极电流,IG是反向控制电流,UAK为阳极电压。

GCT的关断过程

    3-15    GCT的关断过程

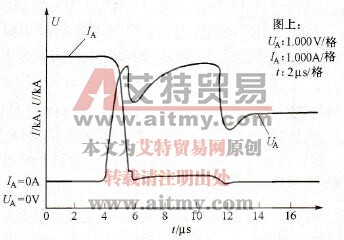

6kV逆阻断型GCT的典型导通关断波形

    3-16    6kV逆阻断型GCT的典型导通关断波形
