正夫人47系列电磁炉常用集成电路简介

    LM339集成电路的内部结构如图11-3所示，其引脚功能如表11-2所示。

    图11-3    集成电路内部结构

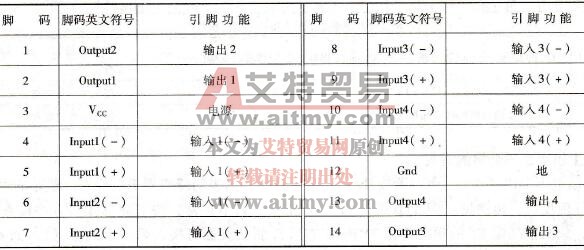

    表11-2    LM339集成电路引脚功能

   LM339内置4个翻转电压为6mV的电压比较器，当电压比较器输入端电压正向时(+输入端电压高于-输入端电压)，置于LM339内部控制输出端的晶体管截止，此时输出端相当于开路；当电压比较器输入端电压反向时（-输入端电压高于+输入端电压），置于LM339内部控制输出端的晶体管导通，将比较器外部接入输出端的电压拉低，此时输出端为0V。
