单结晶体管的结构、图形符号与电压、电流特性

    单结晶体管由一个发射极(E)和两个基极（第一基极B1、第二基极B2）构成，故称之为双基极二极管。又因为其发射极和基极之间只有一个PN结，所以也称之为单结晶体管，如图9-9所示。

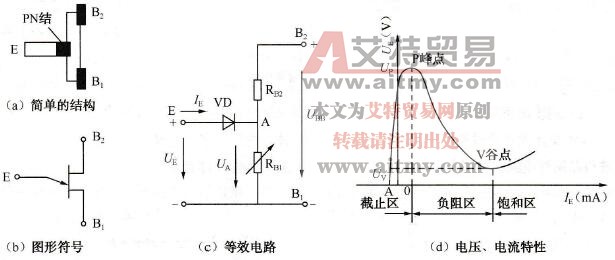

    图9-9    单结晶体管的结构、图形符号、等效电路与电压、电流特性

    单结晶体管的工作状态特点如下。

   (1)截止区：当UE< UP（峰点P）时，IE很小，单结晶体管不导通。

   (2)负阻区：当UE= UP时，单结晶体管导通，随着IE逐渐增大而UE降低，单结晶体管表现为负阻特性。

   (3)饱和区：当UE下降到Uv（谷点V）以后，即UE≤Uv时，随着IE进一步增大而UE也缓慢上升，管子重新变为截止。

   (4)单结晶体管发射极E与第一基极B1之间的电阻RB1随发射极电流增大而变小。

   (5)同一只单结晶体管，在两个基极加不同的电压UBB时，UP和Uv也不同。不同的单结晶体管有不同的UP和Uv。

    在图9-9中，UE为发射极电压；IE为发射极电流；UP为单结晶体管峰点电压；Uv为单结晶体管谷点电压；Iv为单结晶体管谷点电流；UBB为基极电源电压；RB1和RB2分别是发射极与两个基极间的电阻。
