SF6断路器单压式变开距灭弧室的基本结构和工作

   (1)单压式变开距灭弧室的基本结构。单压式变开距灭弧室的基本结构如图2-6-12所示。它的触头系统有主回路工作触头和弧触头组成。工作触头放在外侧有利于改善散热条件，提高断路器的热稳定性能。灭弧室的可动部分由动触头、喷嘴和压气缸组成。为了使分闸过程中压气缸内的高压气体能集中从喷嘴向电弧吹气，而在合闸过程中不致在压气缸内形成负压力影响合闸速度，故在固定的压气活塞上设置了逆止阀。合闸时，逆止阀打开，使压气缸与活塞内腔相通，SF6气体从逆止阀充入压气缸内；分闸时，逆止阀封闭，让SF6气体集中向电弧吹气。由于触头的开距是在灭弧的整个分闸过程中变化着的，故称为变开距灭弧室。

   (2)单压式变开距灭弧室的工作原理。单压式变开距灭弧室在开断电流时，由操动机构通过绝缘拉杆7使带有动触头3和绝缘喷嘴8的压气缸5运动，使其内部的SF6气体受到压缩，建立高气压，并使高压气体形成高速气流经喷嘴8吹向电弧，使电弧强烈冷却而熄灭。灭弧过程如图2-6-12所示。



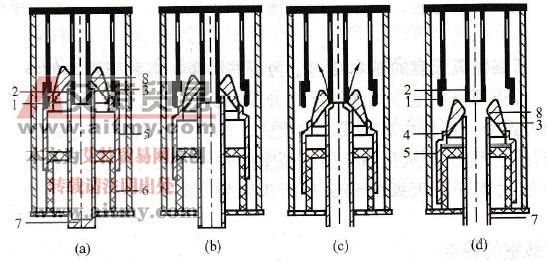

    图2-6-12单压式变开距灭弧室的基本结构

(a)合闸状态；(b)压气过程；(c)吹弧过程；(d)分闸状态

1-静主触头；2-静弧触头；3-动弧触头；4-动主触头；

  5-压气缸；6-压气活塞；7-提升杆；8-灭弧喷嘴

    图2-6-12 (a)为断路器合闸状态。主触头1与弧触头2并联，电流基本上经过主触头1流通。

    图2-6-12 (b)为断路器压气过程。电流已由主触头1转移到弧触头2上流通，但还没有形成电弧，压气缸5中的SF6气体开始被压缩，而其喷嘴8还没有被打开，这一阶段称为压气阶段。

    图2-6-12 (c)为断路器吹弧过程。动、静弧触头刚刚分离并已产生电弧，随着动触头3及运动系统继续向下运动，压气缸5中的SF6气体一方面继续被压缩，同时高压气体经被打开的喷嘴8吹向被拉长的电弧，当电流过零时被熄灭。

    图2-6-12 (d)为断路器分闸状态。当电弧熄灭之后，动触头3及运动系统继续运动到分闸位置。

   (3)单压式变开距灭弧室的特点：

   1)触头开距在分闸过程中不断增大，最终的开距比较大，故断口电压可以做得比较高，介质强度恢复速度较快。

   2)喷嘴与触头分开，喷嘴的形状不受限制，可以设计得比较合理，有利于改善吹弧的效果，提高开断能力。
