常用的几种10kV电压互感器的用途、结构特点和主

    为了说明常用的10kV电压互感器的用途、结构特点，以JDJ-10型、JSJW-110型、JDZJ-10型、JSJB-10型电压互感器为例，简述如下，它们的主要技术数据如表1所示。

   (1) JDJ-10型电压互感器：

   1)用途。广泛使用于户内10kV配电系统中电压、电能、功率的测量，以及绝缘监察和继电保护、安全自动装置等。

   2)结构特点。它为单相双绕组油浸绝缘电压互感器，铁芯采用壳式结构，由条形硅钢片叠装而成。在中间铁芯柱上套装一次和二次绕组。器身利用铁芯夹件固定在箱盖上，箱盖上装有带呼吸器孔的注油塞。

   (2) JSJW-10型电压互感器：

   1)用途。广泛适用于户内10kV配电系统中电压（相电压和线电压）、电能、功率、功率因数的测量，以及绝缘监察和继电保护、安全自动装置等。

    2)结构特点。它为三相三绕组五铁芯柱油浸绝缘电压互感器，铁芯采用旁铁轭（边柱）的芯式结构（称五铁芯柱），由条形硅钢片叠装而成。每相有3个绕组（一次、二次绕组及辅助二次绕组）。3个绕组构成一体。器身利用铁芯夹件固定在箱盖上，箱盖上装有高低压出线套管、铭牌、吊攀及带有呼吸器孔的注油塞，箱盖下的油箱呈圆筒形，用钢板焊接而成，下部装有接地螺栓和放油塞。

   (3) JDZJ-10型电压互感器：

   1)用途。广泛使用于户内10kV配电系统中电压、电能、功率、功率因数的测量，以及绝缘监察和继电保护装置、安全自动装置等。可利用3台该种电压互感器组合起来代替JSJW-10型电压互感器，但不能作单相使用。

   2)结构特点。它为单相环氧树脂浇注绝缘电压互感器，体积小，气候适应性强。铁芯采用硅钢片卷制成C形或叠装成方形，外露在空气中。其一、二次绕组及辅助二次绕组同心绕制在铁芯中，用环氧树脂浇注成一体，为全绝缘结构。绝缘浇注体下部涂有半导体漆并与金属底板及铁芯相连，以改善电场的不均匀分布。

   (4) JSJB-10型电压互感器：

   1)用途。它使用于户内10kV配电系统中电压（相电压和线电压）、电能、功率、功率因数的测量，以及继电保护、安全自动装置等。

   2)结构特点。它为三相双绕组油浸绝缘电压互感器，铁芯采用三相内铁芯式，三相绕组分别装设在3个柱上，器身利用铁芯夹件固定在箱盖上，箱盖上装有高低压出线套管、铭牌、吊攀及带有呼吸器孔的注油塞，箱盖下的油箱呈圆筒形，用钢板焊接而成，下部装有接地螺栓和放油塞。

    该型电压互感器一次高压侧三相共有6个绕组，其中3个为主绕组，3个为相位差补偿绕组，互相连接成为Z形接线，即以每相绕组与匝数较少的另一相补偿绕组相连。为了达到补偿相位差的目的，要求正相序连接，即U相主绕组接V相补偿绕组；V相主绕组接W相补偿绕组；W相主绕组接U相补偿绕组。这种接法减小了电压互感器的误差，提高了电压互感器的准确级次。

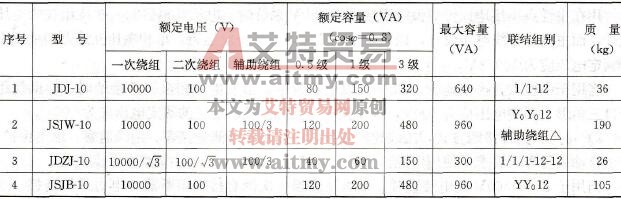

    表1    常用10kV电压互感器的主要技术数据
