豆浆机的机械结构是怎样的

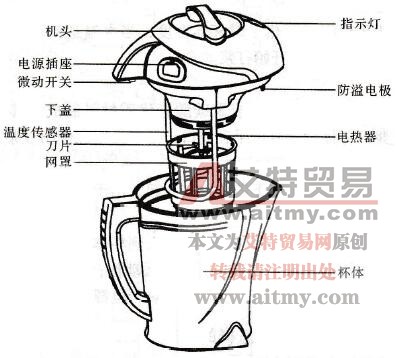

    如图7-2所示为九阳牌全自动家用豆浆机的结构图。主要由以下部件组成。

    图7-2    九阳牌全自动家用豆浆机结构图

   (1)机头

    机头是豆浆机的主要部件，机头的上盖有提手，机头内安装了电脑板、变压器和打浆电动机等部件。

   (2)指示灯

    指示灯设置在机头上，用来指示豆浆机的工作状态，灯亮表示机器正在工作，灯闪表示工作结束。

   (3)电源插座

    电源插座设置在机头的背面，用来插接电源线。

   (4)防溢电极

    防溢电极设置在杯体上方，外径为5mm，有效长度为15 mm，用来检测以防止豆浆沸腾时溢出。

   (5)微动开关

    微动开关是一种安全装置，提起机头后自动断电。

   (6)电热器

    电热器为不锈钢材质，用于加热豆浆，加热功率一般为650~ 800W。

   (7)下盖

    下盖实际属于机头的一部分，使用符合卫生要求的优质材料制成，用来安装电脑板、变压器和打浆电动机等主要部件。

   (8)刀片

    刀片使用高硬度不锈钢材料制成，其外形酷船舶螺旋桨，用来粉碎豆粒。

   (9)温度传感器

    温度传感器用于检测“预热”时杯体温度，当水温达到设定温度时（一般要求为80℃左右），启动电动机开始打浆。

   (10)杯体

    杯体用符合卫生要求的不锈钢或聚碳酸脂优质材料制成，其外形像一个大茶杯，用于盛放豆浆。杯体设计有把手和流口，便于提用和倒出豆浆。

   (11)网罩

    网罩通过扣合斜楞而与机头下盖扣合在一起，用于盛放豆子，过滤豆浆。

   (12)防干烧电极

    防干烧电极将温度传感器的不锈钢外壳插入到杯体内部，杯内水位正常时，防干烧电极的下端被水浸没在水中，不会引起什么动作；当杯内水位偏低或无水时，微控制器通过防干烧电极检测到后，会切断电热管电源，停止加热。
