矫正焊接残余变形的电磁锤击法是如何工作的
来源:艾特贸易2017-06-05
简介答:电磁锤击法又称强磁脉冲矫正法。其矫正残余变形的过程如下:把一个由绝缘的圆盘形线圈组成的电磁锤放置于构件待矫正处,从已充电的高压电容向其放电,于是在线圈与构件的
答:电磁锤击法又称强磁脉冲矫正法。其矫正残余变形的过程如下:把一个由绝缘的圆盘形线圈组成的电磁锤放置于构件待矫正处,从已充电的高压电容向其放电,于是在线圈与构件的间隙中出现一个很强的脉冲电磁场,如图1所示。由此产生一个比较均匀(与机械锤相比)的压力脉冲,使该处产生与构件变形方向相反的变形,用以矫正构件的变形。

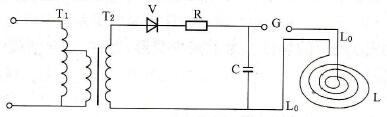

图1 电磁锤法工作原理
T1-调压器;T2-高压变压器;V-整流元件;R-限流元件;
C-贮能电容器;G-隔离间隙;L-矫形线圈;L0-传输电缆
电磁锤法适用于导电率大的材料,如铜、铝等板壳结构的矫正。对导电率小的材料则需在构件与电磁锤之间放置铝或铜质薄板。
电磁锤法矫正残余变形的优点在于:(1)构件表面没有撞击的锤痕;(2)矫形能量能精确地控制;(3)无需挥动锤头,可在比较窄小的空间内进行操作。
