JS20晶体管时间继电器工作原理是什么

    JS20晶体管时间继电器的电路分为两类：一类是单结晶体管电路；另一类是场效应晶体管电路。JS20系列晶体管时间继电器有通电延时型、断电延时型、带瞬动触头的通电延时型三种形式。本文以单结晶体管通电延时电路为例说明晶体管时间继电器的工作原理。

    单结晶体管通电延时电路如图4-20所示。全部电路由延时环节、鉴幅器、输出电路、电源和指示灯五部分组成。图4-21为其原理框图。电源的稳压部分由电阻R1和稳压管VS构成，只供给延时环节和鉴幅器，输出电路中的晶闸管VT和继电器K则由整流电路直接供电。电容C2的充电回路有两条，一条是通过RP1和R2，另一条是通过由RP2、R4、R5低阻值电阻组成的分压器经二极管VD2向电容C2提供预充电电路。

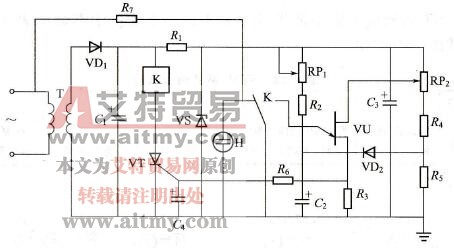

    图4-20    JS20单结晶体管时间继电器电路

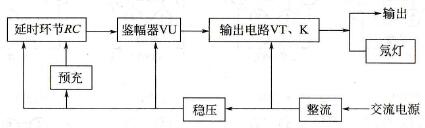

    图4-21    JS20单结晶体管时间继电器原理框图

    电路的工作原理如下：当接通电源后，经二极管VD1整流、电容C1滤波以及稳压管VS稳压的直流电压，即通过RP2、R4、VD2向电容C2以极小的时间常数快速充电。与此同时，也通过RP1和R2向电容C2充电。电容C2上电压在相当于UR5预充电压的基础上按指数规律逐渐升高。当此电压大于单结晶体管VU的峰点电压UP时，VU导通，输出电压脉冲触发小型晶闸管VT。VT导通后使继电器K吸合。其触头除用来接通或分断外电路外，还利用其另一副动合（常开）触头将C2短路，使之迅速放电，为下次使用作准备。与此同时，氖指示灯泡H启辉。当切断电源时，K释放，电路恢复原始状态，等待下次动作。只要调节RP1和RP2就可调整延时时间。
