综合重合闸装置简介

    在220kV及以上超高压电网的输电线路上，综合自动重合闸得到普遍的应用。综合重合闸分为单相重合闸、三相重合闸、综合重合闸和停用四种工作方式。单重方式是指单相故障单跳单合，重合不成功三跳不重合，发生多相故障时三跳不重合。三重方式是指任何故障三跳三合，重合不成功三跳不重合。综重方式是指单相故障单跳单合，发生多相故障三跳三合，重合不成功三跳不重合。停用方式是指将重合闸退出。下面以南瑞继保公司的LFP-901内的综合重合闸为例，简要介绍综合重合闸的逻辑，其逻辑方框图如图8-47所示。

   (1)重合闸方式。重合闸方式由屏上的两个连接片CH1、CH2决定。CH1和CH2同时为“1”时，由G11经G20对充电回路放电，重合闸停用。CH1为“1”而CH2为“0”时为三相重合闸方式，这时由G28动作，ST输出“1”态，将保护置为三跳方式。CH2为“1”而CH1为“0”时为综合重合闸方式。CH1和CH2同时为“0”时为单相重合闸方式。重合闸长期不投时，还可将方式开关SW9置“0”（定值输入时写入），将重合闸退出。

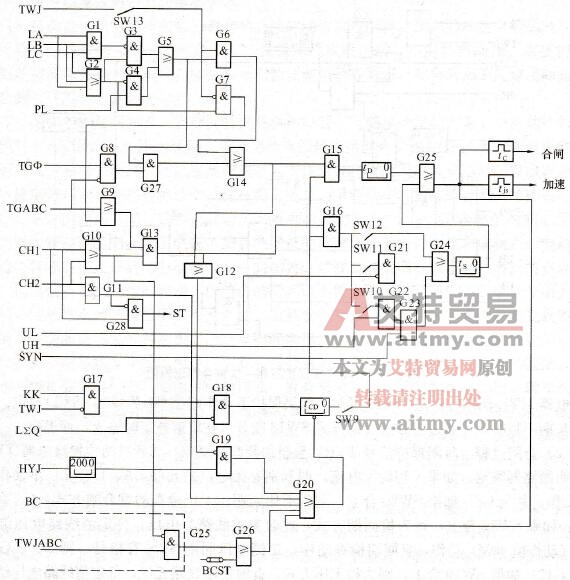

    图8-47    LFP-901综合重合闸逻辑图

   (2)重合闸的准备。当合闸位置开关KK在合位，跳闸位置继电器TWJ（任一相跳闸位置继电器动作时TWJ动作）不动作，G17动作，保护启动元件L∑Q不动作，G18动作，表明在正常运行状态，TCD开始充电。当合闸压力不足时，合闸压力继电器HYL动作，经200ms延时，如果重合闸回路未启动，G12不动作，则G19、G20动作放电，闭锁重合闸。闭锁重合闸信号BC发出时，也经G20放电，闭锁重合闸。另外，在单重方式时三相跳闸后（A、B、C相跳闸位置继电器同时动作即TWJABC动作），通过G25、G26，或外部输入的闭锁重合三跳连接片BCST投入时通过G26至G20去放电，闭锁重合闸。

   (3)单相重合闸。首先由电流判别是否单相运行。LA、LB、LC分别为A、B、C相的低定值过流元件，G2动作表明至少有一相电流，G1不动作表明至少有一相无电流，于是G3动作表明为单相跳闸，而开放单相重合闸。当正常运行时检查为轻负荷运行状态有PL标志时（当正常运行电流小于0.1IN时置PL标志），三相即使全无电流而G2不动作，仍可由G4开放单相重合闸。G10不动作为单重方式，这时如果断路器三相全部在跳闸状态，TWJABC动作，则通过G25、G26至G20放电，将重合闸闭锁。重合闸的启动还须有跳闸位置继电器TWJ动作启动。TWJ经不对应启动重合闸投入开关SW13控制，通过G6、G14启动单相重合闸，任一相跳闸TGΦ动作而TGABC不动作，则G8通过G27、G14启动单相重合闸。G14动作后，如果充电回路未放电，则G15动作经单相重合闸延时tD，G25动作，发出合闸脉冲120ms，同时发出加速脉冲400ms供其他保护装置。

   (4)三相重合闸。CH1和CH2任一个动作，G10动作，如果三相跳闸TGABC动作，或者TWJ动作，SW13为“1”，且由于三相无电流而G7动作时，G13动作至G16，然后选择方式控制字SW10、SW11和SW12。SW10投入为检同期方式，满足同期合闸的条件是线路有电压，高定值线路电压继电器UH动作（按0.7倍额定电压整定），同时SYN动作（母线和线路相位差在规定范围内），则G22、G23、G24动作。SW11投入为检无压方式，满足无压合闸的条件是线路无电压，低定值线路电压继电器UL不动作（按0.3倍额定电压整定），G21动作至G24。SW12投入为不作同期、无压检查的重合闸方式，G16输出直接至G24。G24动作后经三相重合闸延时ts到G25，其后工作与单相重合闸时相同。
