远方跳闸保护的收信工作逻辑

    由于超高压输电线路的安全稳定运行对系统安全有着重要作用，所以按照规程规定远方跳闸保护同线路保护一样都设置为两套，每套各发、收一路远跳信号．两套启动装置采用不同的通道传输和接收远跳信号。当线路对端远方跳闸保护动作发远跳信号，由本端远跳保护根据收信逻辑和相应的就地判据出口跳开本端断路器，其包括收信工作逻辑和就地判据两部分，如图8-50所示。

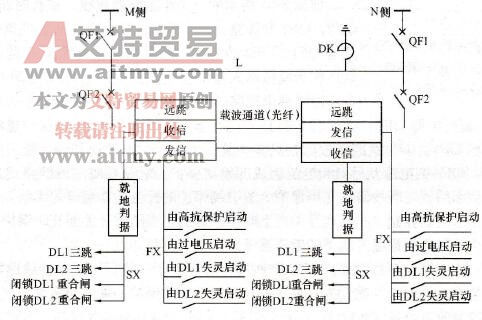

    图8-50    远方跳闸保护接线示意图

    收信工作逻辑有“二取二”和“二取一”两种判断逻辑。所谓“二取二”方式指使用两套远方收发信设备，两个通道，两个不同工作频率，通道一和通道二都收信，置收信动作标志。“二取一”方式，指通道一或通道二其中之一收信，置收信动作标志。当两通道均投入运行，方式控制字“二取一”方式不投入且两通道无一故障时为“二取二”方式；当方式控制字“二取一”方式投入，或两个通道只有一个通道投入运行，另一个退出时为“二取一”方式。在“二取二”方式下，如果有一通道故障，则闭锁该通道收信，并自动转入“二取一”方式。
