220kV线路旁路带路操作技术方法

    220kV线路的旁路带路操作是较复杂的一种倒闸操作，操作人员除了要对一次设备正确操作外，还要对继电保护二次回路等方面的改变（高频保护的投退、零序保护的投退、重合闸的投停等）有清楚的认识，否则可能导致误操作。

    下面以220kV双母带旁路接线为例（正常运行时母联在合闸位置），介绍其专用旁路断路器由热备用转带路运行的操作，其操作步骤如下：按调度要求停用被带线路的高频保护，修改旁路断路器保护定值为被带线路保护定值．并投入旁路断路器保护；将旁路断路器改至与所带线路相同母线热备用；合上旁路断路器对旁母充电；充电良好，确认旁母无问题，拉开旁路断路器；停用旁路断路器及被带线路的相应零序保护（一般为零序电流Ⅲ、Ⅳ段），若该段无独立连接片，可一起解除经同一连接片出口跳闸的保护；合上所带线路旁母隔离开关（空载充电旁路母线）；将旁路电压切换开关切至旁路断路器所在母线（若电压切换是自动切换，可省略）；合上旁路断路器，并检查旁路负荷分配良好；投入旁路重合闸，停用被带线路的重合闸；拉开被带线路断路器，并检查负荷转移良好；投入旁路相应零序保护连接片；试验高频通道；按调度要求投入旁路高频保护连接片；被带路断路器由热备用转为冷备用。

    此时，专用旁路断路器带线路操作要注意以下几点：

   (1)带路操作前应将旁路保护定值改为被带线路保护定值。

   (2)配有纵联保护（如高频保护等）的线路旁路带路前，应根据调度命令将线路各侧纵联保护停用，防止造成保护误动。旁路带路后，根据调度命令将旁路断路器的纵联保护投入。线路恢复本身断路器运行后，再根据调度命令将纵联保护按照正常方式投入。

   (3)旁路母线所带线路原来在哪条母线运行，旁路断路器一般也应在该条母线运行。如果不对应，一般应先将旁路断路器冷倒向对应母线。例如在图10-5中，如果线路断路器201接在Ⅰ母线上，旁路断路器210接在Ⅱ母线上，则旁路断路器210带线路断路器201运行时，需先将旁路断路器210倒至Ⅰ母线上热备用。

   (4)旁路断路器带路前如果旁路母线在充电状态，则应将旁路重合闸停用，拉开旁路断路器后即可进行带路操作。如果之前旁路母线不带电，则应先将旁路保护投入（重合闸停用），对旁路母线进行充电，检验母线的完好性。

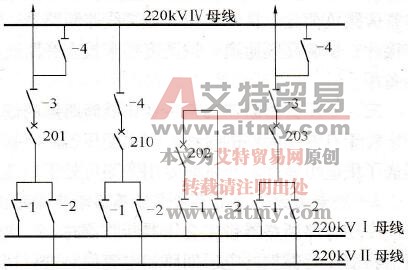

    图10-5    双母带旁路接线

   (5)为了防止旁路断路器和所带断路器并列时非全相而引起零序电流整定值较小的保护误动，由旁路断路器带出线断路器或旁路断路器恢复备用时，在断路器并列前，应考虑解除该侧零序电流保护最末两段（一般为零序电流Ⅲ、Ⅳ段）的出口连接片，若该段无独立连接片，可一起解除经同一连接片出口跳闸的保护，操作结束后立即投入。特别对于断路器为分相操作机构的，应注意这一问题，变电站应根据各自的接线及负荷情况确定停用的段数。
