如何分辨氧-乙炔焰的种类

    理论上当乙炔气和氧气的体积比为2：5时，能形成充分燃烧的中性焰。但由于火焰外围空气中氧的存在，实际上当氧和乙炔在混合室内的混合比为1.1～1.2时即能形成中性焰。混合比小于1.1时为碳化焰，混合比大于1.2时为氧化焰。火焰的形状见图2-21。

   (1)中性焰

    中性焰有三个明显的区域，即焰心、内焰和外焰。

    焰心由未经燃烧的氧气和乙炔组成，外表分布有一层碳素微粒层，炽热的碳粒发出明亮的白光形成尖亮而明显的轮廓。

    内焰由乙炔的不完全燃烧产物（一氧化碳和氢气）组成，具有还原性，呈杏核形的深蓝色线条。外焰是一氧化碳和氢气与大气中的氧完全燃烧后产生的二氧化碳和水蒸气，具有氧化性，颜色由里向外逐渐由淡紫色变成橙黄色。

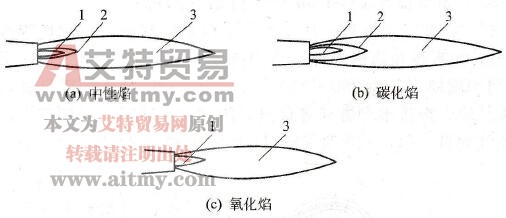

    图2-21    氧-乙炔焰的构造和形状

   1-焰心；2-内焰；3-外焰

   (2)氧化焰

    氧化焰是在氧-乙炔混合气体燃烧后尚有部分过剩的氧气。焰心形状变尖，内焰很短，几乎看不到，外焰也缩短，呈蓝色。燃烧时有嘶嘶声。

   (3)碳化焰

    碳化焰是在氧-乙炔混合气体燃烧后尚有部分乙炔未燃烧。火焰变长，而且非常明亮，焰心的轮廓不清，外焰特别长，当乙炔过剩量很大时会冒黑烟。

    火焰温度的高低主要与混合气体的成分有关。各种组成成分的火焰温度是各不相同的，中性焰的温度分布见图2-22。焰心的温度约为900℃，在距离焰心末端2～4mm的内焰处温度最高，约3150℃。气焊时应用该处火焰加热焊件进行焊接。外焰温度为1200～2500℃。火焰在横向断面的温度电是不同的，断面中心的温度最高，越向边缘温度越低。

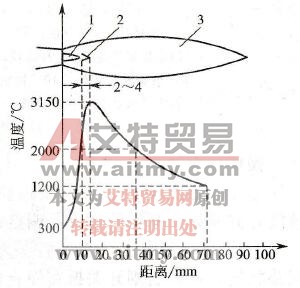

    图2-22    中性焰的温度分布情况

   1-焰心；2-内焰；3-外焰
