企业自备发电厂和变配电所怎样防雷

    发电厂和变配电所发生雷害的原因有：发电厂和变配电所内或靠近发电厂、变配电所的线路上直接遭雷击；雷击线路时，从线路上传来雷电侵入波。

   (1)直击雷的防护。

    发电厂、变配电所户外配电装置的各种构架、导线、电气设备、储油罐、检修变压器的构筑物等均应有防止直击雷的保护装置。

    避雷针是防止直击雷的有效措施，分为独立避雷针和构架避雷针两种。在确定独立避雷针的位置及安装时，应注意以下几个问题：

    ①独立避雷针与被保护物之间应保持一定的空间距离_s。（见图45），以免雷击避雷针时，其所产生的高电位对被保护物或其他有联系的金属导体发生反击事故。

    该空间距离是根据空气的耐压强度和雷击时避雷针上的电位确定的，Sk应满足：

   Sk≥0. 3Rch+0.1h

式中：Rch-独立避雷针的冲击接地电阻(Ω)；

   h-配电装置构架或避雷针校验点的高度(m)。

   Sk通常都不应小于5m。为了降低避雷针（线）所造成的感应过电压的影响，在条件许可时，安全空气距离Sk宜适当增大。

    ②独立避雷针应设独立的接地装置，它与被保护物的接地网之间也应保持一定的地中距离Sd（见图45），以防止雷击时在土壤中向被保护物的接地发生反击。

   Sd≥0. 3Rch

   Sd-般都不允许小于3m。

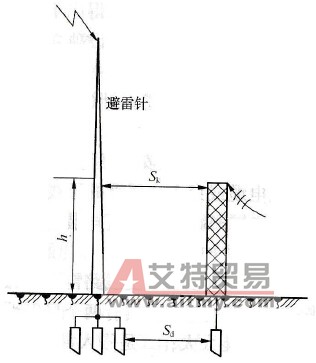

    图45    避雷针与被保护物的距离

    ③独立避雷针及其接地装置不应设在人员经常出入的地方。它距建、构筑物的出入口及人行道路，不应小于3m，以降低跨步电压。如果受条件限制，达不到以上要求时，应采取防范措施。

    ④对于35kV发电厂和变配电所，由于35kV及以下配电装置的绝缘较弱，所以在其门型架或房顶上不宜装设独立避雷针，以避免万一发生反击而损坏变压器。

    ⑤60kV及以上的配电装置，由于电气设备或母线的绝缘水平较高，不易造成反击，所以为了降低建设投资并便于布置，允许将避雷针装设在门型构架或房顶上，但不能装在主变压器门型构架上。这是因为主变压器的绝缘较弱且重要性较大。为了避免与主变压器间发生反击事故，避雷针的接地引下线入地点至主变压器接地引下线入地点，沿接地体的地中距离不得小于15m。但是，在土壤电阻率大于1000Ω·m的地区，只能装设独立避雷针。

    ⑥严禁在装有避雷针（线）的构架上装设通信线、广播线、低压线和电视天线等，以避免雷击避雷针（线）时，雷电波沿导线侵入室内造成危害。

    ⑦在独立避雷针（线）构架上安装照明灯时，照明灯的电源线路必须采用铠装或铅包电缆或穿人金属管的导线，并且直接埋入地中10m以上，然后才允许与35kV及以下配电装置的接地网相连接。

   (2)雷电侵入波的防护。

    为了防止变配电所电气设备不受线路雷电侵入波的损害，主要靠阀型避雷器来保护。但阀型避雷器有两个局限性：一是雷电侵入波的陡度（上升速度）不能太大；二是侵入雷电流的峰值不能太高，否则会影响避雷器的保护效果。

    因此，为了限制雷电波的陡度和限制雷电流的幅值，通常在变、配电所35kV及以上的进线段上装设适当长度的避雷线，并在避雷线的两端装设管型避雷器或保护间隙。避雷线在每基电杆处都应接地。雷击避雷线时，雷电流直接通人大地，以保护该线段的架空线路不受直接雷击。当直击雷落到变配电所进线段避雷线以外的架空线路上时，向变配电所侵入的雷电波经过该线段后，陡度会显著减小，而管型避雷器或保护间隙可将大部分雷电流泄掉，对变配电所防雷起着较大的作用。
