分裂电抗器简介

    发生短路故障后，从限制短路电流和维持母线残压的角度看，要求电抗器的电抗越大越好，但在正常运行中，为了减少电抗器上的电压损失，要求电抗器的电抗越小越好，采用分裂电抗器有助于解决这一矛盾。

    分裂电抗器又称双臂限流电抗器，它的绕组由导线缠绕方向相同的两个分支构成，并在中间留有抽头。当两分支通有电流时，每一分支内有自感作用，两分支之间有互感作用。图5-3为其原理示意图。最常用的接线方式是电源接分裂电抗器的中间抽头，其两臂分别接入负荷。由于两个分支绕组的互感作用，使每个分支的等效电抗与两分支的电流方向及大小有关。正常工作时，分裂电抗器两个分支的电流方向相反，而两个分支绕组绕向又相同，因此互磁通方向与自磁通方向相反，两绕组互相去磁而使每个分支等效电抗较小，使得分裂电抗器在正常运行时，电压降较小。当其中一臂发生短路故障时，电流将急剧增大，另一臂的电流比起短路臂的电流来说是很小的，短路分支自磁通远大于非短路分支所产生的互磁通，可略去互磁通，因此短路分支的等效电抗较大，起到很好的限流作用，从而解决了限制短路电流与保证正常压降不超过允许值的矛盾。当选用普通电抗器按限流要求取定的百分电抗不能满足正常压降要求时，可考虑选用分裂电抗器。

    降压变电站中分裂电抗器的接线如图5-4所示，中间抽头接电源，两个分支接负荷。

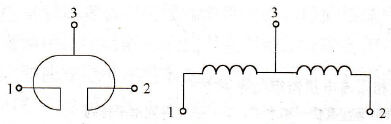

    图5-3    分裂电抗器原理示意图

   1-分支1端子；2-分支2端子；3-中间抽头端子

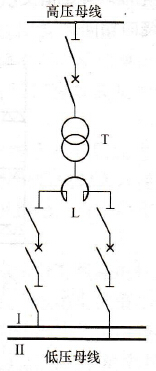

    图5-4    降压变电站中分裂电抗器的接线图
